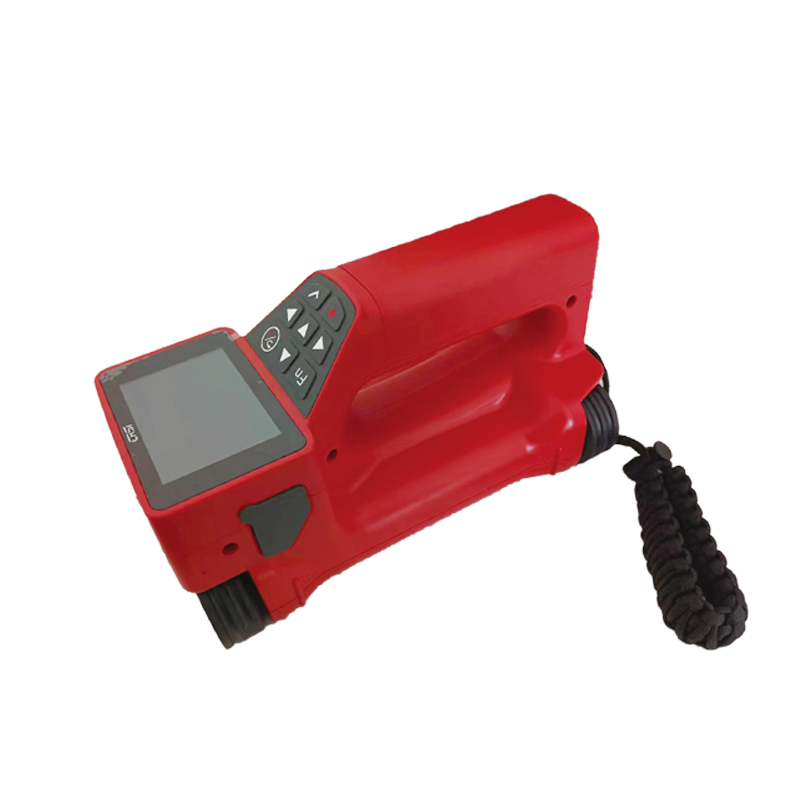

ZD307手持式鋼筋成像儀
  • 產品詳情
  • 技術參數

產品概述 |


ZD307手持式鋼筋成像儀主要用于混凝土結構內部鋼筋位置、保護層厚度、鋼筋間距及鋼筋直徑等測試,并且能精確繪制整體鋼筋的分布圖,快速提供高精度檢測數據;主機與傳感器一體式結構,攜帶及現場操作方便、快捷;采用多線圈結構設計,速度更快、精度更高、分辨力更強。



應用范圍 |


手持式鋼筋成像儀設計用于定位混凝土和其它非鐵素體建筑材料中的鋼筋,并用于測量鋼筋保護層厚度。


功能特點 |


u 實時掃描:該功能可定位混凝土和其它非鐵素體建筑材料中的鋼筋,并將結果實時顯示在屏幕上。與掃描方向成直角的鋼筋以俯視圖和橫截面視圖形式 呈現,而它們的位置可借助設備左右邊直接標記在掃描表面上。

u 記錄掃描:使用該功能記錄混凝土結構中的延長掃描長度。掃描結束后,與掃描方向成直角的鋼筋以俯視圖和橫截面視圖形式呈現。

u 圖像掃描:使用該功能查看混凝土結構中鋼筋的大面積圖像。鋼筋以俯視圖形式呈現。



技術參數 |


鋼筋彩色圖像顯示

截面圖顯示

同時顯示鋼筋保護層厚度,間距

最大掃描距離

50m

統計功能

隨時顯示指定通道的鋼筋位置、保護層厚度、偏差、合格率

定點復測

1~6次

復測值列表

圖像掃描區域大小

600*600mm或1200*1200mm 可選

區域掃描

過濾器范圍

0~200mm

路徑選擇功能

1~7任選

構件類型

囊括國家規定全部構件類型

鋼筋直徑

6~50mm全系列國家標準鋼筋直徑

定位精度

1%±3mm

最大保護層厚度

200mm

保護層厚度小于60mm時

誤差±1mm

數據存儲容量

不低于32G

數據接口

USB

數據傳輸速率

4MB/s

重量

1.2kg

尺寸

240*132*135

顯示屏類型

480X320點陣TFT液晶

觸摸屏

電容屏

防護等級

IP54

相對空氣濕度

90%

工作環境溫度

-10~50oC

存放溫度

-25~60 oC

電池工作電壓

7.1~8.4V

續航時間

12~24小時


標準配置 |


序號

名稱

單位

數量

備注

1

手持式鋼筋成像儀

1

/

2

SD卡

1

/

3

數據線

1

/

4

充電器

1

/

5

儀器箱

1

/
