產品概述〡

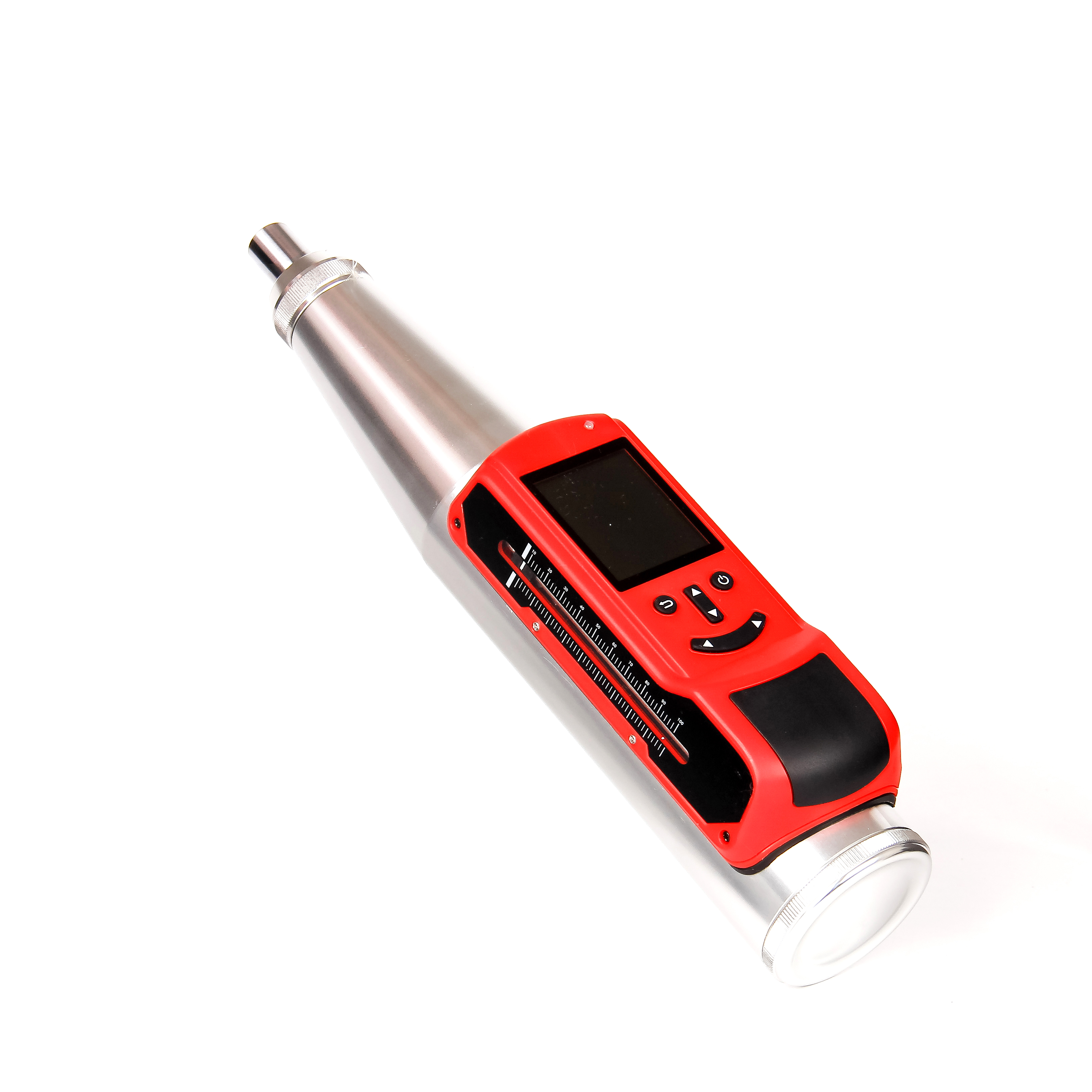

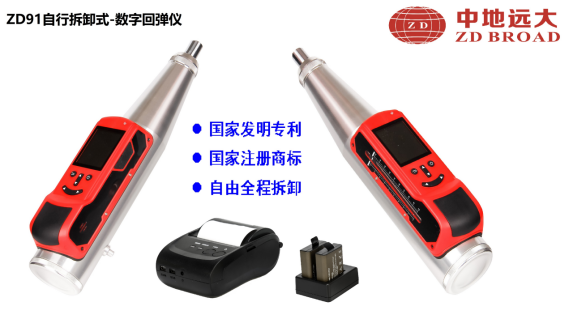

ZD91系列自行拆卸式數字回彈儀,數字部分采用模塊化設計和非接觸式光柵光耦傳感器采集,具有自動記錄、自動存儲、自動計算、自動處理數據;并且具有語音播報、藍牙打印、無線WIFI數據上傳;后期數據分析處理,依據規范自動進行數據分析、檢測報告。提高了回彈檢測的工作效率,降低了檢測人員的勞動強度,體現了回彈檢測的科學性、先進性、公正性和準確性,引領無損檢測走上數字化、智能化的新階段。
應用范圍〡
◆ 用于結構工程中普通混凝土抗壓強度回彈法的非破損檢測。
產品專利〡
l 一種自行拆卸式數字回彈儀 專利號:ZL 201811260489.0
l 一種自行拆卸式數字回彈儀 專利號:ZL 201821748643.4
軟件著作權〡
l 數字回彈儀分析軟件 V1.07 登記號 2020SR0119433

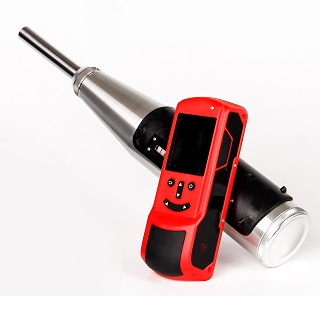

拆卸特點〡
彩屏數字模塊 隨意拆卸
標準電池模塊 自由拆卸
普通砼回彈儀 無憂拆卸
功能特點〡
中英語音播報 人工智能
通用耳機插口 避免噪音
自校準回彈值 方便快捷
設計特點〡
流線飄逸設計 微笑觀感
硅膠按鍵設計 靈活自如
人體工學設計 舒適暖心

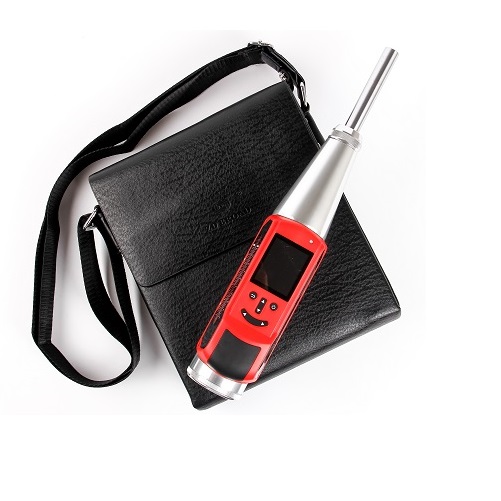

包裝特點〡
高級商務包 攜帶方便
斜挎真皮包 操作方便
隨身單肩包 使用方便
依據標準〡
行業標準《回彈法檢測混凝土抗壓強度技術規程》JGJ/T23—2001
功能特點〡
1)自動顯示并記錄回彈值,并依據相關檢測規范計算各測區換算強度值及構件推定強度;
2)2.0寸彩色液晶屏(220×176像素),任何情況都能清晰可見檢測數據;
3)彩色數字模塊與機械回彈儀可以隨意拆卸;
4)標準電池模塊,自由拆卸,隨時隨地更換,完全實現雙電雙充,待機時間無限量;
5)硅膠按鍵設計,使用靈活;人體工學設計,舒適暖心; 流線飄逸設計,微笑觀感;
6)支持簡體中文、英文多種語言顯示;
7) 多種數據傳輸模式,操作簡便、準確、方便;
8) 測區碳化值可以輸入 3 次測試值,并自動計算平均值;
9) 測試構件選擇性傳輸、打印、導出、刪除功能,操作方便;
10)內置鋼砧率定功能,記錄率定信息; 支持回彈次數查看功能;
11) 支持儀器內部程序更新功能,便于新功能升級;
12)選配藍牙打印機,現場進行數據打印,高效智能,便于現場記錄原始數據;
13)現場嘈雜情況,可以使用通用耳機,插入耳機專用口,避免外界干擾;
14)配備商務斜跨真皮包,攜帶方便、操作方便、使用方便,而且防磨耐用;
15)該產品任何現場操作人員,無需培訓即可自由拆卸更換回彈儀;
功能特性〡
u 實現多電多充,座充直充,自由切換,待機無限量(選配);
u 支持簡體中文、英文多種語言顯示;
u 碳化值輸入 3 個測區,并自動計算平均值;
u 內置鋼砧率定功能,記錄率定值;
u 支持回彈次數查看功能;
u 自動顯示并記錄回彈值,自行計算換算強度值及構件推定強度
u 測試構件數據傳輸、打印、導出、刪除功能,操作方便;
u 分析軟件支持PC機進行專業數據分析,數據處理及生成完整報告;
智能功能(ZD91)〡
★ 藍牙智能:藍牙打印數據(現場打印數據),藍牙上傳數據(手機小程序、PC及定制開發);
★ WIFI云端:實時上傳云端,實現人機交互,智慧工程平臺對接;
★ 遠程管理系統:實現遠程對接ZDMS管理平臺,定制開發平臺;
技術參數〡
型號 | ZD91 | |
顯示屏 | 2.0寸彩屏(220×176 像素) | |
語言 | 中文、英文 | |
回彈值顯示方式 | 數字顯示、語音報數 | |
電池 | 3.7V鋰電池(1050 mAh) | |
供電方式 | 支持多電多充、座充直充 | |
存儲數量 | 2000個構件,64萬數據 | |
自動關機 | 支持(無操作自動關機) | |
誤差修正范圍 | -5.0~+5.0 | |
通訊接口 | USB、藍牙或Wifi | |
遠程管理系統(ZDMS平臺) | 是 | |
現場快速打印數據 | 是 | |
藍牙上傳 | 是 | |
實時云(Wifi)上傳 | 是 | |
操作方式 | 硅膠按鍵 | |
數據采集及處理 | 自動顯示記錄,自動強度換算 | |
體積 | 150×62×39 | |
重量 | 0.1kg(含電池) | |
回彈儀 | ||
標稱動能 | 2.207J | |
彈擊拉簧剛度 | 7.85N/m | |
測量范圍 | 10-60Mpa | |
示值一致性 | ≤±1機械回彈儀指針讀數和儀器屏幕讀數之差 | |
鋼砧率定值 | 80±2 | |
體積 | ?60×280 | |
整機重量 | 1.1Kg(含數字模塊) |
標準配置〡
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 數字回彈儀 | 臺 | 1 | / |
2 | 充電器 | 個 | 1 | / |
3 | USB線 | 根 | 1 | / |
4 | 電池 | 塊 | 2 | 選擇多配 |
5 | 砂輪及配件 | 套 | 1 | / |
6 | 軟件光盤 | 張 | 1 | / |
7 | 使用手冊 | 本 | 1 | / |
8 | 產品合格證 | 張 | 1 | / |
9 | 產品保修卡 | 張 | 1 | / |
10 | 裝箱單 | 張 | 1 | / |
11 | 儀器包 | 個 | 1 | / |
12 | 座充充電器 | 個 | 1 | 單選配件 |
13 | 藍牙打印機 | 個 | 1 | 單選配件 |

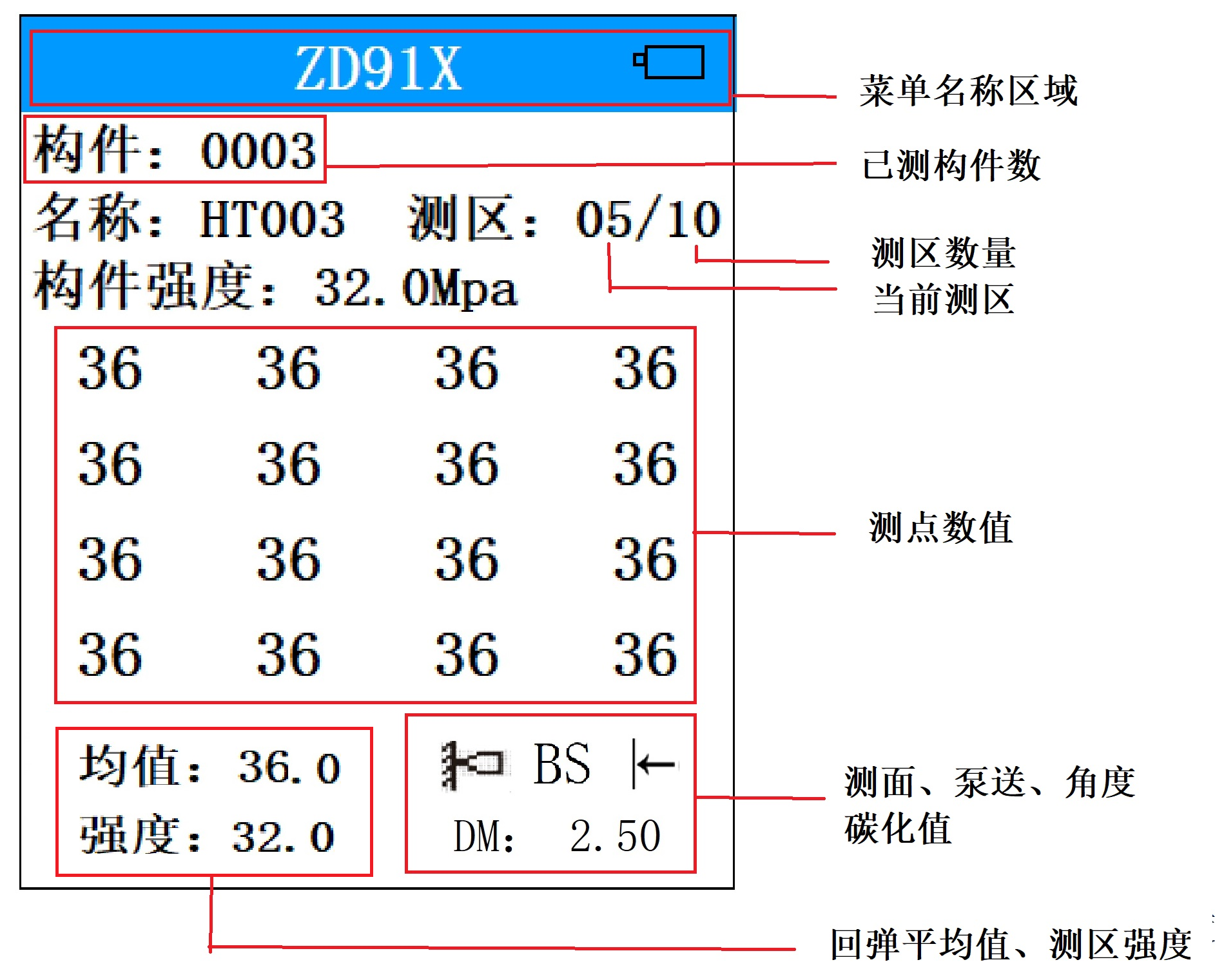

儀器界面〡

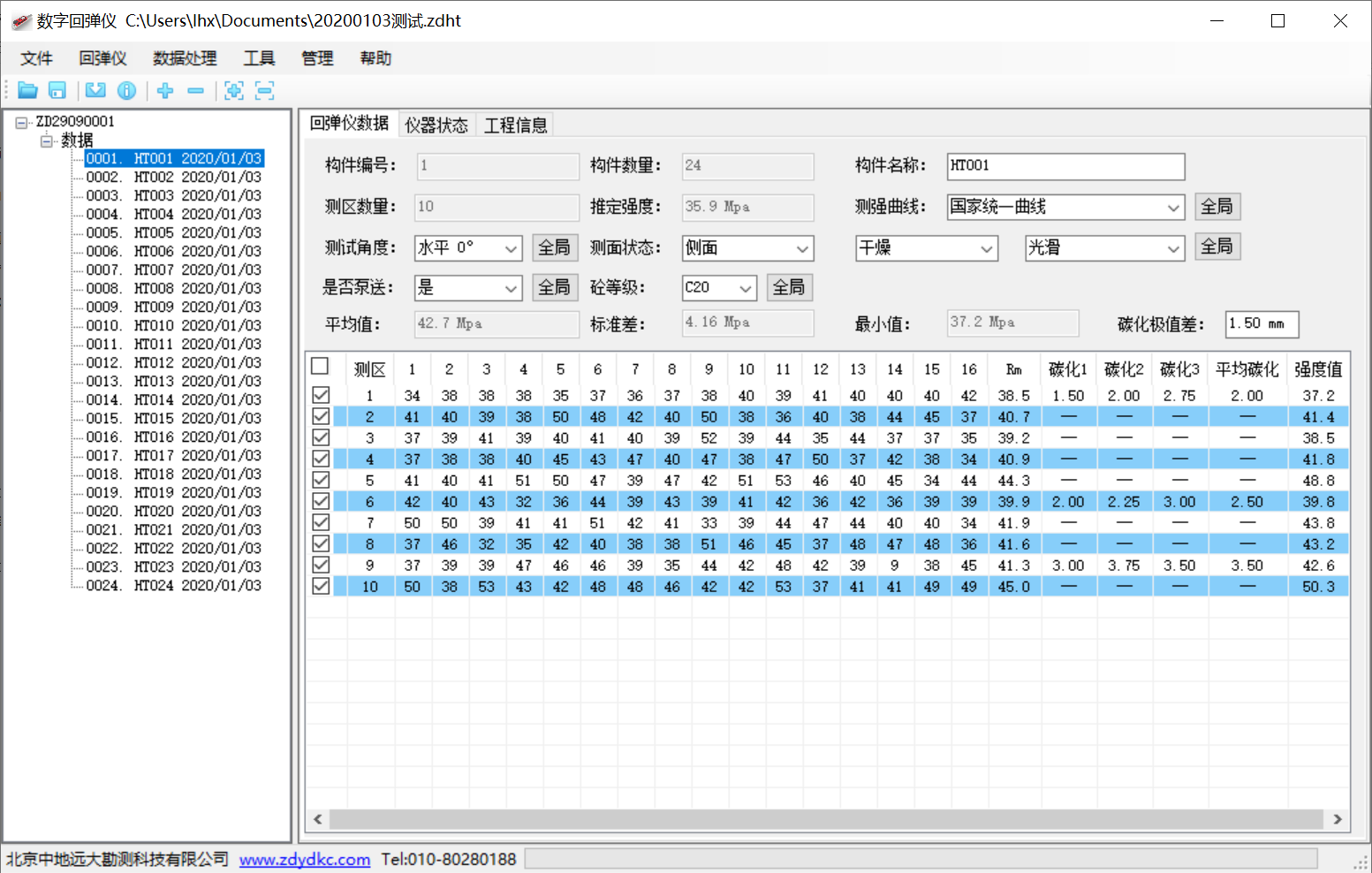

軟件界面〡
