產品概述〡

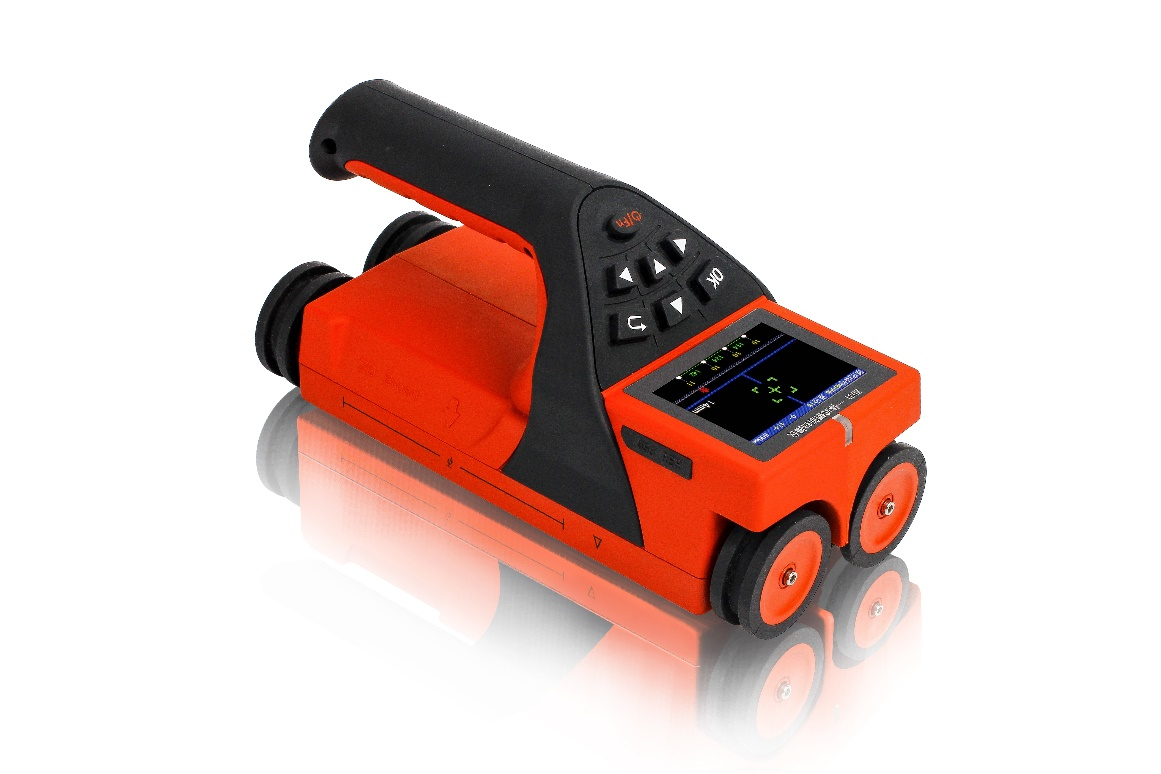

ZD31系列一體式鋼筋掃描儀主要用于混凝土結構內部鋼筋位置、保護層厚度、鋼筋間距及鋼筋直徑等測試,并且能精確繪制整體鋼筋的分布圖,快速提供高精度檢測數據;主機與傳感器一體式結構,攜帶及現場操作方便、快捷;采用多線圈結構設計,速度更快、精度更高、分辨力更強。
應用范圍〡
◆ 混凝土結構工程中鋼筋位置、鋼筋分布及走向、保護層厚度、鋼筋直徑的探測;
◆ 建筑房屋混凝土結構施工質量驗收檢測;
◆ 對橋梁、隧道等結構中鋼筋檢測檢測;
◆ 對在建結構的安全性和耐久性進行評估;
◆ 對舊有結構進行評估、改造時對配筋量的檢測;
依據標準〡
◆《混凝土結構工程施工質量驗收規范》GB 50204-2015
◆《混凝土結構現場檢測技術標準》GBT50784-2013
◆《混凝土中鋼筋檢測技術規程》JGJ/T152-2019
◆《建筑結構檢測技術標準》GB/T50344-2019
◆《電磁感應法檢測鋼筋保護層厚度和鋼筋直徑技術規程》DB11/T365-2016
◆《鋼筋保護層厚度測量儀、樓板厚度測量儀計量校準規范》JJF1224-2009
◆《混凝土結構設計規范》 GB50010-2010
主要特點〡
u 2.8寸高分辨率彩色液晶屏(320×240像素),無論在室內外任何情況都能清晰可見檢測數據;
u 多線圈結構設計,速度更快、精度更高、分辨力更強;
u 采用USB模式數據傳輸及充電,可以通過USB線即可快捷的將存儲數據上傳到計算機中;
u 采用內置大容量鋰電池,設計功耗低,在電池充滿情況下正常待機16小時左右;
u 數據管理模式中數據存儲、查看、刪除等功能,可存儲二十萬左右鋼筋測點數據;
u 采用具有超密集筋分辨能力,解決鋼筋漏判的問題;
u 可選配配置專業獨特設計的標準校準試塊;
u 主機及分析軟件支持中英文雙語界面;

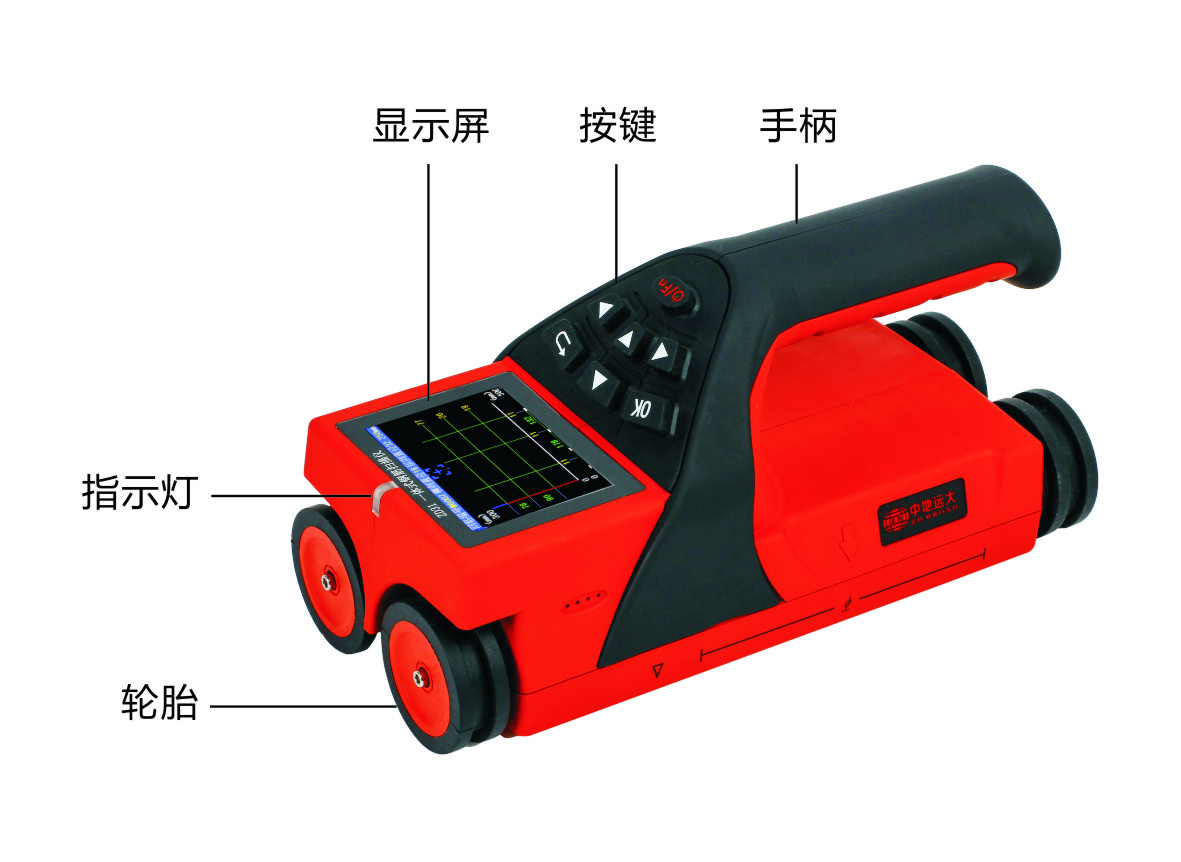

u 采用主機與傳感器線圈一體式設計,體積小巧,重量輕,方便攜帶;
u 相鄰鋼筋中間位置實時判斷,指示燈提示,能夠避開四周鋼筋,便于鉆孔取芯;
u 采用單手握機、操作設計及四輪定位方式,配有高強度耐磨輪胎,便于保護儀器磨損
u 儀器包為防震、內部有保護襯,并配有防水罩,便于攜帶;
u 采用自動存儲標定值,實現快速測量,減免檢測前的每次標定工作的麻煩程序
u 分析軟件支持PC機進行專業數據分析,數據處理及生成完整報告。
u 分析軟件支持圖片、word、excel導出數據,分析軟件可以生產二維平面圖及3D三維立體圖。
產品專利〡
l 一體式鋼筋掃描儀 ZL2019 2 2363168.X
軟件著作權〡
l 鋼筋混凝土分析軟件 V1.01 登記號 2020SR0119431
功能特性〡
u 厚度測量:直觀、精準,準確顯示鋼筋位置、間距、保護層厚度在同一顯示屏;
u 波形掃描:通過波形波峰位置顯示鋼筋位置、保護層厚度、鋼筋間距;
u 網格掃描:通過縱向和橫向雙方向,網格狀顯示鋼筋間距、保護層;在測試中實現任意相互交錯切換X軸與Y軸(即縱橫坐標軸方向)測試;
u 剖面掃描:通過剖面圖形式顯示測量鋼筋位置、保護層厚度、鋼筋間距;
u JGJ模式:實現單根鋼筋1-6次復測,自動計算平均值;
前四種模式完全實現在測量過程中任意前后翻頁、查看數據和圖形以及隨時后退刪除操作有誤測試數據,便于現場測試使用。
智能功能〡
★ 藍牙智能:藍牙打印數據(現場打印數據),藍牙上傳數據(手機小程序、PC及定制開發);
★ 遠程管理系統:實現遠程對接ZDMS管理平臺,定制開發平臺。
技術參數〡
型號 | ZD316 |
適用范圍 | ? 6~Ф50 |
測試量程 | 第一量程:1~90;第二量程:5~185 |
保護層厚度最大允許誤差 | ±1 量程:1~60;±2 量程:61~100;±3 量程:101~120;±5 量程:121~160;±8 量程:161~185 |
直徑測量適用范圍 | ? 6~Ф50 |
直徑測量誤差(規格) | ±1 |
厚度模式 | 支持(單根連續顯示保護層厚度、間距、位置) |
波形模式 | 支持 (波峰形式) |
網格模式 | 支持(網格圖形式) |
剖面模式 | 支持(剖面圖形式) |
JGJ模式 | 支持(復測1-6個點,自動計算平均值) |
遠程管理系統 | 支持(ZDMS平臺系統,定制開發平臺) |
現場快速打印數據 | 支持(微型打印機快速打印數據) |
藍牙上傳 | 支持(手機小程序、PC) |
通訊接口 | USB、藍牙 |
掃描范圍 | 無邊界 |
數據管理 | 20萬個測點 |
顯示屏 | 2.8寸高分辨率彩色液晶屏(320×240像素) |
供電方式 | 高容量鋰電池3.7V(3350mAh) |
設置關機時間 | 5m、10m、15m、30m、60m、90m |
誤差修正范圍 | 修正范圍:-3.0~+3.0(即±0.5、±1.0、±1.5、±2.0、±2.5、±3.0) |
按鍵方式 | 硅膠鍵盤 |
工作溫度 | -10℃~+42℃ |
體積 | 219×92×106 |
重量 | 0.6kg |
儀器界面〡

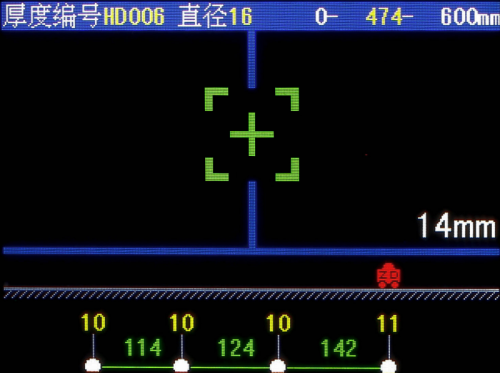

厚度測試

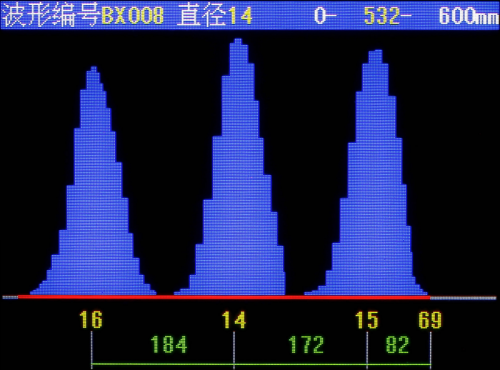

波形掃描

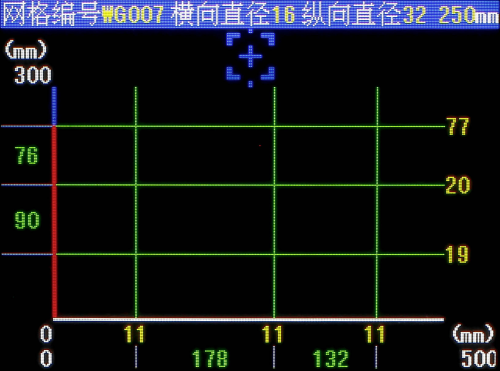

網格掃描

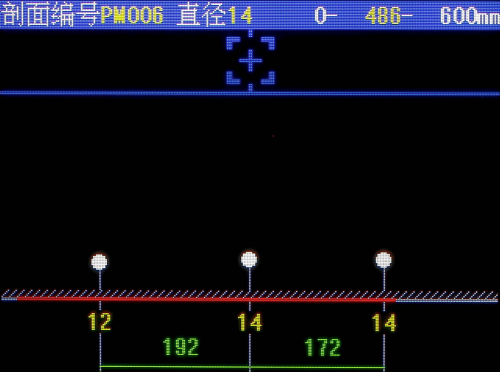

剖面掃描
