產品概述 |
我公司專注于專業從事檢測儀器、勘察儀器、物探儀器的技術型企業,專注研發鉆孔測井系列產品,并申請多種專利及軟著,自主創新孔中激振法,自主研發孔中激振式波速測試儀,綜合式波速測試儀、扣板式波速測試儀、聲波測井儀等勘察設備。該A系列為第四代全新升級產品,除具備第三代產品功能外,采用Linux系統同時具備一系列智能功能。
應用范圍 |
適用工程勘察巖石土層PS波測試;劃分場地土類型和場地類別;工程地質勘查、鐵路勘測、地震評價、地質災害監測、水利水電勘察設計等有關研究地層波速的領域。
依據標準 |
l《巖土工程勘察規范》····GB50021-2009
l 《建筑抗震設計規范》····GB50011-2010
l 《地基動力特性測試規范》····GB/T50269-2015
l 《水利水電工程物探規程》···SL326-2005
l 《公路工程地質勘察規范》···JTG C20-2011
l 《鐵路工程地質勘察規范》····TB 10012-2007
l 《水運工程巖土勘察規范》····JTS 133-2013
l 《工程勘察通用規范》····GB55017-2021
功能模塊 |

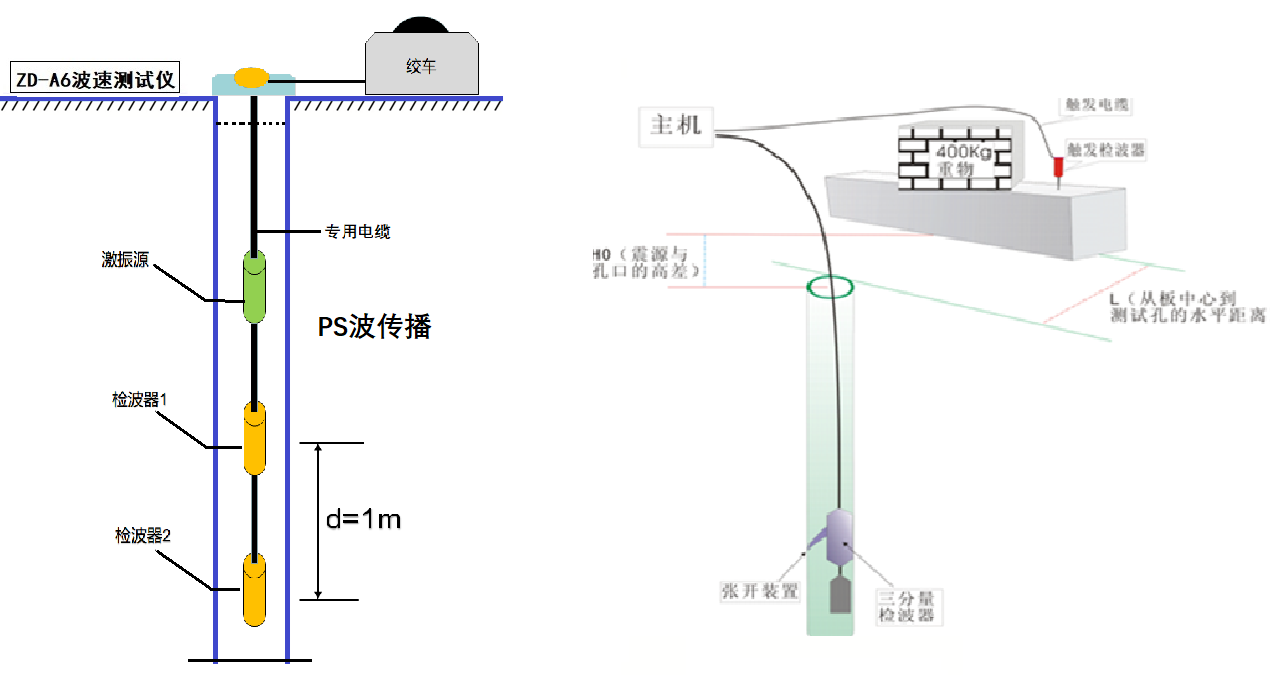

u 孔中激振法:孔中激振法(自發自收)即孔中激發,孔中接收,無需地面振源,精準測試剪切波波速;
u 扣板法:利用重錘敲擊地面振板或鋼板,測試地層剪切波、壓縮波波速;
u 低頻地脈動卓越周期測試。
測井探頭 |
ZF110自激振式探頭:采用上部為激振源,下部為兩個接收檢波器,電磁震激振源垂直于井壁作用一瞬時沖擊力,采集接收質點振動方向垂直于井壁,沿井壁方向傳播的剪切波(S波,橫波)。
KB30扣板式探頭:采用三分量檢波器,電磁自動吸合方法打開支架,孔內任意深度隨時主機按鍵控制打開,非機械打開。該探頭不受泥漿阻力太,從而造成探頭未放置孔底打開支架,避免反復操作提出和放置探頭,而浪費時間。避免機械打開方式,探頭必須放到孔底,靠機械力打開支架。
巖土波速測試 |
PS波 測試方法 | 孔中巖土P·S波測試 | |||
土層 | 巖石 | |||
規格型號 | 剪切波 | 壓縮波 | 橫波 | 縱波 |
ZD-S6工程勘察工作站 | 孔中激振法(自發自收) | 孔中激振法(自發自收) | 孔中激振法(自發自收) | 孔中激振法(自發自收) |
ZD-A10孔中巖土波速測試儀 | 扣板法(地面錘擊) 孔中激振法(自發自收) | 扣板法(地面錘擊) | ---- | 孔中激振法(自發自收) |
ZD-A8綜合式波速測試儀 | 扣板法(地面錘擊) 孔中激振法(自發自收) | 扣板法(地面錘擊) | ---- | ----- |
ZD-A6孔中激振式波速測試儀 | 孔中激振法(自發自收) | ----- | ---- | ----- |
ZD-A2扣板式波速測試儀 | 扣板法(地面錘擊) | 扣板法(地面錘擊) | ---- | ---- |
ZD502聲波測井儀 | ---- | ---- | ---- | 孔中激振法(自發自收) |
系統參數 |
功能模塊 | 孔中激振法測土層剪切波,扣板法測剪切波和壓縮波,低頻地脈動 | 傳感器類型 | 低頻傳感器 |
激發方式 | 電磁激振、重錘地面激振(人工觸發) | 觸發方式 | 內觸發、手動觸發、通斷觸發 |
通道數 | 4 | A/DC精度 | 14位、16位、24位 |
顯示屏模式 | 10.1寸高亮真彩色液晶屏、分辨率1280*800 | 操作方式 | 觸摸屏、按鍵 |
操作系統 | Linux4.1.15系統 | 主控形式 | 低功耗嵌入式系統、內核頻率1GHz、CPU四核、內存1GB DDR3 |
顯示屏類型 | IPS和電容式觸摸屏 | 以太網 | 10M/100M/1000M |
帶寬 | 0.1Hz~50kHz | 發射電壓 | 100V/400V/500V/1000V |
發射脈寬 | 0.1μs~200μs、1ms~100ms | 增益動態范圍 | 105dB |
放大倍數 | 1~1000 | 相位一致性 | ≤±1μs |
接收靈敏度 | ≤10μV | 電壓靈敏度 | 10 mV/Pa |
振動靈敏度 | 20mv/mm/s | 阻尼系數 | 0.65~0.70 |
道間串?dāng)_ | ≤-60dB | 波形曲線數據 | 同一屏顯示 |
數據顯示 | 數字、語音播報 | 存儲容量 | 32G(100萬條波形) |
存儲格式 | zd1a、dwg、seg-2、txt | 存儲模式 | 自動、手動 |
電量顯示 | 實時顯示電量,精度5% | 導出方式 | USB、WIFI、4G、BT |
遠程實時上傳方式 | WIFI、4G、BT | 無線+藍牙(WIFI+BT) | V2.1+EDR/BT,V3.0/BT,V3.0+HS/BT,V4.0IEEE802.11b/g/n,1T1R,2.4GHz,150Mbps(Max);靈敏度接收-93dBm |
4G網絡模式 | LTE FDD、LTE TDD、TD-SCDMA、WCDMA、CDMA、GSM | GPS+北斗定位 | 定位精度:1.5m;工作模式:GPS,BDS, GLONASS, GALILEO;內置電子羅盤;靈敏度:-161dBm、-148dBm |
續航時間 | ≥16h | 電池電量 | 10400mAh (內置鋰電池可拆卸) |
電池尺寸 | 115×220(mm) | 典型功耗 | 7W |
自動保存 | 支持突然斷電數據自動保存 | 產品產權 | 具備自主知識產權 |
工作溫度 | -10℃~+50℃ | 存儲溫度 | -20℃~+60℃ |
機外殼 | 工程塑膠ABS | 體積 | 353×264×85(mm) |
重量 | 2.6Kg |
采集參數 |
采樣頻率 | 10Hz~20MHz | 測點間距 | 0.1m、0.2m、0.5m、1m、2m、5m可選 |
采樣間隔 | 0.05μs~100ms(0.05μs、0.1μs、 4μs 、8μs、10μs、20μs、50μs、100μs、200μs、500μs、1ms、2ms、5ms、10ms、20ms、50ms、100ms) | 采樣點數 | 512~409600(512、1024、2048、4096、8192、16384、32768、65536、102400、204800、409600) |
聲時精度 | 0.05μs | 采樣方式 | 自發自收、通道觸發自收 |
信號輸入范圍 | ±3V、±10V | 輸入阻抗 | ≥100kΩ |
電荷放大 | 內置 | 通道濾波 | 高通、低通 |
ZF110自激振式探頭 |
測試深度 | 100m(標配),200m和300m(選配) | 探頭尺寸 | 2m×φ70mm |
專用電纜拉力 | 1.96KN | 頻率 | 28Hz~100Hz |
激振力 | ≥2200N | 發射能量 | 80J |
工作電壓 | 12V | 重量 | 40kg(含100m電纜) |
刻度誤差 | 3% |
KB30扣板式探頭 |
測試深度 | 30m(標配),60m、90m、120m(選配) | 探頭尺寸 | 0.5m×φ60mm |
配重 | 0.5m×φ60mm、0.3Kg | 吸合彈擊力 | 200N |
頻率 | 28Hz~38Hz | 工作電壓 | 12V |
重量 | 15kg(含30m電纜) | 刻度誤差 | 3% |
手自一體絞車:(選配) |
專用電纜長度 | 100m(標配),300m、500m、800m(選配) | 提升能力 | 3000N |
深度誤差 | ≤0.5‰ | 顯示深度 | 0~1000m |
調速范圍 | 350~600μs/m | 測井速度 | 0~10m/min |
工作電壓 | 12V | 升降方式 | 手動、自動 |
分析軟件 |
l 軟件兼容性支持win7/8/9/10;
l 輸出報告支持直接生產Word、Excel、TXT、BMP四種格式;
l 等效速度計算支持巖土規范20m、鐵路規范25m及自定義任意深度設置;
l 波形圖導出支持單通道波形圖、雙通道波形圖及HV曲線同時導出方式;
l 數據波形曲線支持?jǐn)?shù)據、波速、HV曲線同一屏顯示功能;
l 報告抬頭支持工程名稱、鉆孔編號、鉆孔高程、測試人員等自由刪除添加功能;
l 成果圖支持地層劃分、地層描述、地層圖例、高程、原始曲線、HV曲線、時距(HT)曲線、柱狀圖等自定義功能,可根據實際情況自由選擇;
l 打印設置頁面支持選擇A4、A3、A2;
l 輸出支持原始數據、數據匯總、工程信息、時間、泊松比μ、Ed、Gd、HV曲線自由設置功能;
l 波形設置支持每一道波速時間單擊顯示時間、正反向設置。
標準配置 |
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 波速測試儀 | 臺 | 1 | / |
2 | 專用電纜 | 根 | 2 | 100m/30m |
3 | ZF110自激振式探頭 | 套 | 1 | / |
4 | KB30扣板式探頭 | 套 | 1 | (三分量檢波器) |
5 | 觸發檢波器 | 個 | 1 | / |
6 | 充電器 | 個 | 1 | / |
7 | 儀器箱 | 個 | 3 | / |
8 | U盤(析處理軟件) | 個 | 1 | / |
9 | 產品保修卡 | 張 | 1 | / |
10 | 使用手冊 | 本 | 1 | / |
11 | 產品合格證 | 張 | 1 | / |
12 | 裝箱單 | 張 | 1 | / |
