ZD520非金屬超聲檢測儀
  • 產品概述
  • 技術指標
  • 軟件界面

產品功能:

用于混凝土結構質量無破損檢測,可適用于超聲透射法基樁完整性檢測,綜合法檢測混凝土抗壓強度,結構混凝土缺陷探查,全波列巖石鉆縱橫波測試,巖體動力學參數測定、混凝土基樁完整性檢測(半自動)、混凝土強度檢測、混凝土結構內部缺陷和裂縫深度檢測、勻質性、損傷層厚度檢測。


依據標準:

《超聲回彈綜合法檢測強度技術規程》CECS 02:2005

《超聲法檢測混凝土缺陷技術規程》CECS 21:2000

《公路工程基樁動測技術規程》JTG/T F81-01-2004

《建筑基樁檢測技術規范》JGJ106-2014

《鐵路工程基樁檢測技術規程》TB 10218-2008





主要技術指標:

型號

ZD520

主機

專用微機系統

聲時測讀范圍

0~640Kμs

聲時測讀精度

±0.05μs

幅度測讀范圍

0~177dB

增益精度

3%

放大器帶寬

5-500 kHz

發射電壓

250、500、1000V多檔可調

采樣周期

0.05、0.1、0.2、0.4、0.8、1.6、3.2、6.4μs可調

操作方式

按鍵+光電旋鈕

觸發方式

 信號觸發、外觸發

接收靈敏度

≤10 μv

信號采集方式

連續信號、瞬態信號

擴展功能

可擴展為沖擊回波混凝土厚度測試儀、鋼管混凝土測試

通道數

雙通道(一發雙收)

通道隔離度

不小于42 dB

最大穿透距離

 10m

顯示器

640×480

通用接口

串口、USB口

操作軟件

中文

供電方式

內置鋰電池可連續供電6個小時

AC:220V±10%; DC:12V (交直流二用)

外置式大容量鉛酸電池,可連續工作8-10小

工作溫度

0~40℃

工作濕度

≤80%

整機重量

1.8kg

整機體積

250mm×200mm ×100mm




































標準配置:

序號

名稱

單位

數量

備注

1

主機

臺

1

/

2

平面換能器

個

1

/

3

徑向換能器

個

3

/

4

從動輪

3

/

5

計數器

個

1

/

6

軟件U盤

1

/

7

使用手冊

2

/

8

產品合格證

1

/

9

產品保修卡

1

/

10

裝箱單

1

/

11

儀器箱

個

1

/

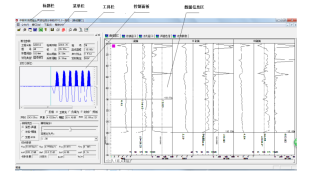

軟件界面:

image.png image.png

                         基樁分析界面                                                   波形分析界面

image.png      image.png

                     測強分析界面                                                   波形界面

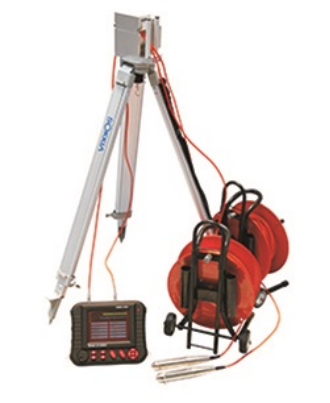

產品詳圖:
