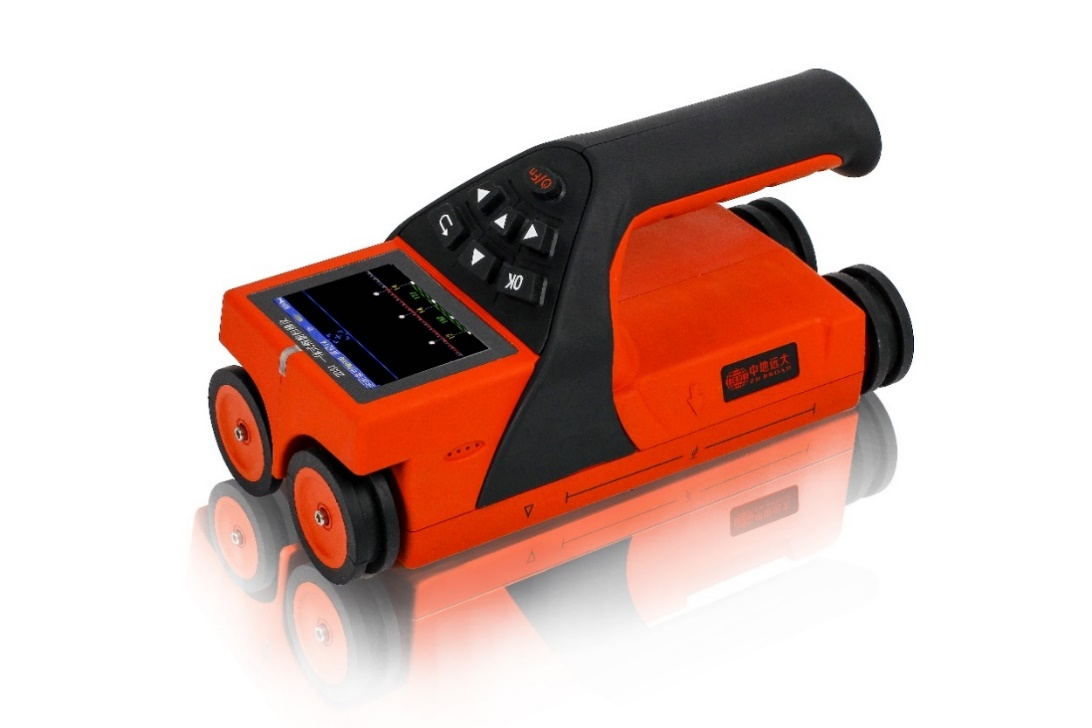

ZD318一體式鋼筋掃描儀
  • 產品概述
  • 產品特點
  • 智能功能
  • 技術參數
  • 儀器界面
  • 分析軟件界面

產品概述〡


 ZD31系列一體式鋼筋掃描儀主要用于混凝土結構內部鋼筋位置、保護層厚度、鋼筋間距及鋼筋直徑等測試,并且能精確繪制整體鋼筋的分布圖,快速提供高精度檢測數據;主機與傳感器一體式結構,攜帶及現場操作方便、快捷;采用多線圈結構設計,速度更快、精度更高、分辨力更強。



應用范圍〡


◆ 混凝土結構工程中鋼筋位置、鋼筋分布及走向、保護層厚度、鋼筋直徑的探測;

 建筑房屋混凝土結構施工質量驗收檢測;

 對橋梁、隧道等結構中鋼筋檢測檢測;

 對在建結構的安全性和耐久性進行評估;

 對舊有結構進行評估、改造時對配筋量的檢測;


依據標準〡


《混凝土結構工程施工質量驗收規范》GB 50204-2015

《混凝土結構現場檢測技術標準》GBT50784-2013

《混凝土中鋼筋檢測技術規程》JGJ/T152-2019

建筑結構檢測技術標準》GB/T50344-2019

《電磁感應法檢測鋼筋保護層厚度和鋼筋直徑技術規程》DB11/T365-2016

《鋼筋保護層厚度測量儀、樓板厚度測量儀計量校準規范》JJF1224-2009

《混凝土結構設計規范》  GB50010-2010


主要特點〡


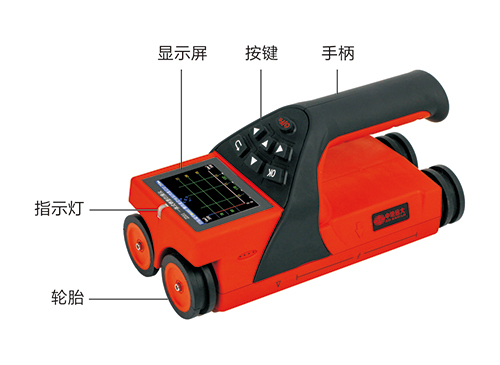

u  2.8寸高分辨率彩色液晶屏(320×240像素),無論在室內外任何情況都能清晰可見檢測數據;ZD31-1 (3).jpg

u  多線圈結構設計,速度更快、精度更高、分辨力更強;

u 采用USB模式數據傳輸及充電,可以通過USB線即可快捷的將存儲數據上傳到計算機中;

u 采用內置大容量鋰電池,設計功耗低,在電池充滿情況下正常待機16小時左右;

u 數據管理模式中數據存儲、查看、刪除等功能,可存儲二十萬左右鋼筋測點數據;

u 采用具有超密集筋分辨能力,解決鋼筋漏判的問題;

u 可選配配置專業獨特設計的標準校準試塊;

u 主機及分析軟件支持中英文雙語界面;

u 采用主機與傳感器線圈一體式設計,體積小巧,重量輕,方便攜帶;

u 相鄰鋼筋中間位置實時判斷,指示燈提示,能夠避開四周鋼筋,便于鉆孔取芯;

u 采用單手握機、操作設計及四輪定位方式,配有高強度耐磨輪胎,便于保護儀器磨損

u 儀器包為防震、內部有保護襯,并配有防水罩,便于攜帶;

u 采用自動存儲標定值,實現快速測量,減免檢測前的每次標定工作的麻煩程序

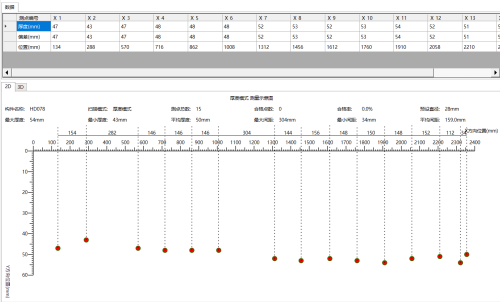

u 分析軟件支持PC機進行專業數據分析,數據處理及生成完整報告。

u 分析軟件支持圖片、word、excel導出數據,分析軟件可以生產二維平面圖及3D三維立體圖。


產品專利〡


l 一體式鋼筋掃描儀   ZL2019 2 2363168.X


軟件著作權〡


l 鋼筋混凝土分析軟件 V1.01   登記號 2020SR0119431


功能特性〡


u  厚度測量:直觀、精準,準確顯示鋼筋位置、間距、保護層厚度在同一顯示屏;

u  波形掃描:通過波形波峰位置顯示鋼筋位置、保護層厚度、鋼筋間距;

u  網格掃描:通過縱向和橫向雙方向,網格狀顯示鋼筋間距、保護層;在測試中實現任意相互交錯切換X軸與Y軸(即縱橫坐標軸方向)測試;

u  剖面掃描:通過剖面圖形式顯示測量鋼筋位置、保護層厚度、鋼筋間距;

u  JGJ模式:實現單根鋼筋1-6次復測,自動計算平均值;

前四種模式完全實現在測量過程中任意前后翻頁、查看數據和圖形以及隨時后退刪除操作有誤測試數據,便于現場測試使用。


智能功能〡


 藍牙智能:藍牙打印數據(現場打印數據),藍牙上傳數據(手機小程序、PC及定制開發);

 WIFI云端:實時上傳云端,實現人機交互,智慧工程平臺對接;

 遠程管理系統:實現遠程對接ZDMS管理平臺,定制開發平臺。



技術參數〡


型號

ZD318

適用范圍

? 6~Ф50

測試量程

第一量程:1~90;第二量程:5~185

保護層厚度最大允許誤差

±1  量程:1~60;±2  量程:61~100;±3  量程:101~120;±5  量程:121~160;±8  量程:161~185

直徑測量適用范圍

? 6~Ф50

直徑測量誤差(規格)

±1

厚度模式

支持(單根連續顯示保護層厚度、間距、位置)

波形模式

支持 (波峰形式)

網格模式

支持(網格圖形式)

剖面模式

支持(剖面圖形式)

JGJ模式

支持(復測1-6個點,自動計算平均值)

遠程管理系統

支持(ZDMS平臺系統,定制開發平臺)

現場快速打印數據

支持(微型打印機快速打印數據)

藍牙上傳

支持(手機小程序、PC)

實時云(Wifi)上傳

支持(云端上傳)

通訊接口

USB、藍牙、WIFI

掃描范圍

無邊界

數據管理

20萬個測點

顯示屏

2.8寸高分辨率彩色液晶屏(320×240像素)

供電方式

高容量鋰電池3.7V(3350mAh)

設置關機時間

5m、10m、15m、30m、60m、90m

誤差修正范圍

修正范圍:-3.0~+3.0(即±0.5、±1.0、±1.5、±2.0、±2.5、±3.0)

按鍵方式

硅膠鍵盤

工作溫度

-10℃~+42℃

體積

219×92×106

重量

0.6kg



儀器界面〡

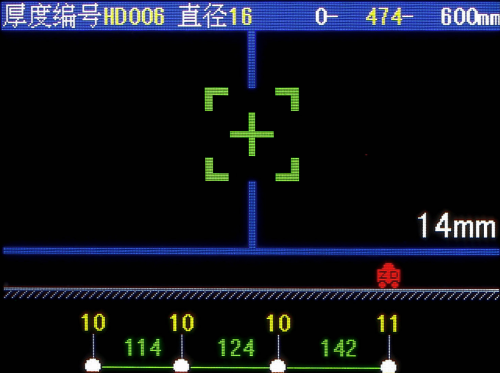

                           厚度測試

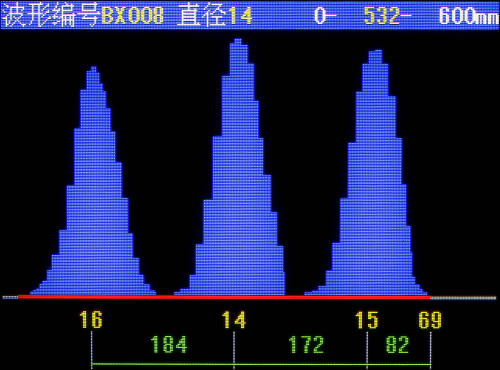

                          波形掃描

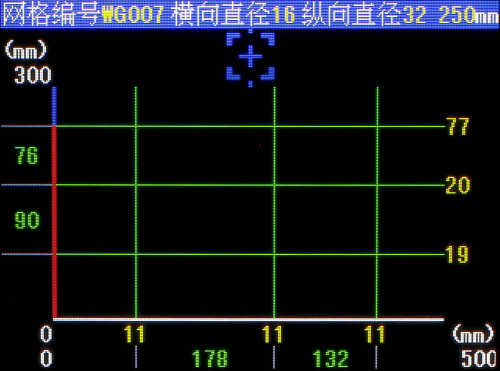

                           網格掃描

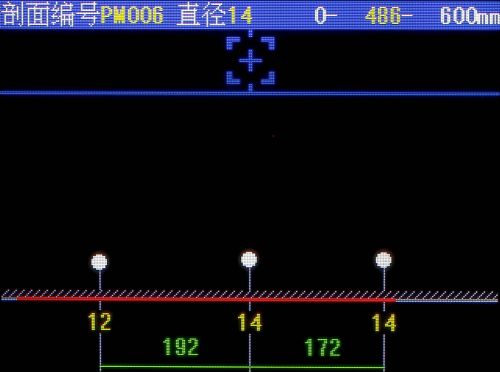

                          剖面掃描
