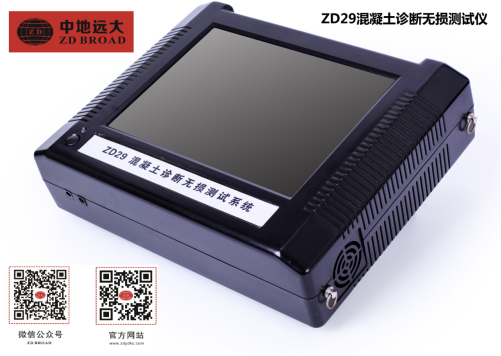

產品概述〡
本系統采用表面波法,表面波是沿介質表面?zhèn)鞑サ囊环N彈性波,利用表面波進行混凝土質量無損檢測,是基于表面波具有如下性質:1、在不均勻介質中,表面波具有波散特性;2表面波在介質表層傳播時,穿透深度約半個波長;3表面波的傳播速度大小與介質的物理力學性質密切相關。
產品用途〡
混凝土無損診斷無損測試系統主要是用于混凝土結構無損檢測,可直接測試混凝土中表面波和壓縮波的傳播速度及表面波的頻散曲線。依據測試數據可計算混凝土的動彈性模量;評估混凝土的強度和耐久性,混凝土結構內部缺陷;確定混凝土板及路面、瀝青路面的厚度。根據表面波的振幅衰減和傳播特性可檢測裂縫深度,可測試裂縫深度0.05-8.0米
技術參數〡
采集主機指標 | |
通道數 | 4道 |
采樣間隔 | 1μs-1ms,10檔可選 |
采樣長度 | 8192 |
A/D轉換 | 16位 |
量 程 | ±1v,±2v,±5v,±10v,5檔可選 |
動態范圍 | 96db |
頻帶范圍 | 0.01—100kHz |
串音 | 小于-80dB |
通道相位差 | <0.1o(1000Hz) |
觸發方式 | 自動或脈沖 |
電源 | 內置鋰電池12VDC |
表面波激振源參數 | |
輸出功率 | 50w |
頻率范圍 | 1Hz-50kHz,連續可調 |
輸出波形 | 正弦波或變幅正弦波,幅值比1/5 |
輸出電壓 | 0-600V,連續可調 |
電源 | 220VAC或12VDC |
高頻激振器參數 | |
激振力 | 20N |
頻率范圍 | 6.0-30.0 kHz |
低頻激振器指標 | |
激振力 | 100N |
頻率范圍 | 0.2-8.0 kHz |
加速度傳感器參數 | |
頻率范圍 | 0.1-30 kHz |
靈敏度 | 500mv/g |

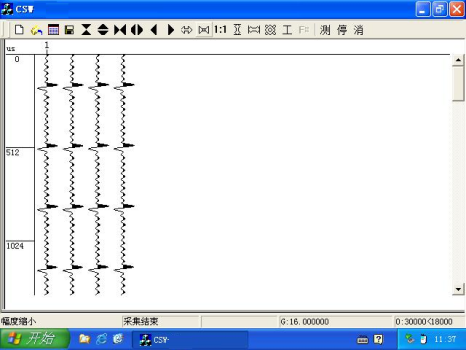

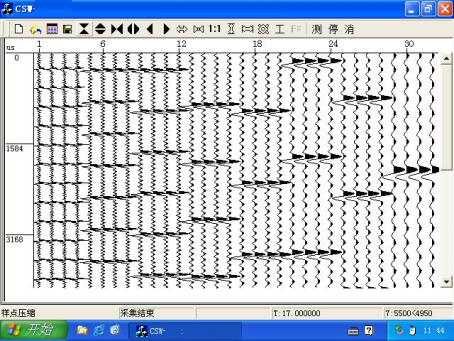

采集分析界面〡
產品詳圖〡

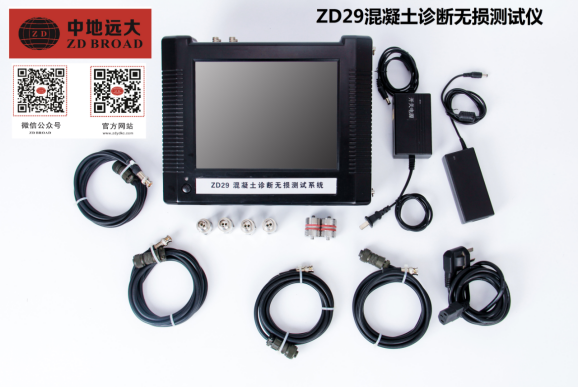

標準配置〡
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 主機 | 臺 | 1 | / |
2 | SW-50表面波激振源 | 個 | 1 | / |
3 | HSW-20高頻激振器 | 個 | 1 | / |
4 | LSW-100低頻激振器 | 個 | 1 | / |
5 | IC壓電加速度傳感器 | 個 | 4 | |
6 | 數據線 | 根 | 6 | |
7 | 充電器 | 個 | 1 | / |
8 | U盤軟件 | 個 | 1 | / |
9 | 儀器箱 | 個 | 2 | / |
10 | 使用手冊 | 本 | 1 | / |
11 | 產品合格證 | 張 | 1 | / |
12 | 產品保修卡 | 張 | 1 | / |
13 | 裝箱單 | 張 | 1 | / |
