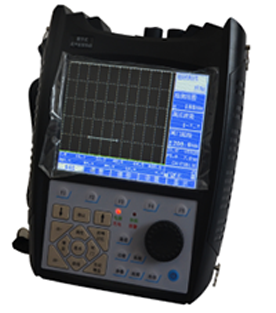

ZD710數字式超聲波探傷儀
  • 產品概述
  • 功能特點
  • 技術參數
  • 標準配置

產品概述〡


超聲波探傷儀能夠快速便捷、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷,廣泛應用于科研、電力、石化、冶金、鑄造、汽車、機械、軍工、鋼結構、鍋爐壓力容器、壓力管道、航空航天、鐵路交通等多個領域。




功能特點〡


u DAC、AVG曲線自動生成,取樣點不受限制,并可進行補償與修正

u 發射脈沖頻率可調,最大可達1000次/秒

u 10個獨立探傷通道,可自由設置和存儲多種探傷工藝和標準,現場探傷無需攜帶試塊

u 可處理最大10米量程的回波信號

u 檢測過程實時動態錄像并回訪,錄像時長累計最大50分鐘

u 5.7寸TFT彩屏顯示,用戶可以按照環境自行設備屏幕顏色

u 單探頭、雙探頭、穿透等多種探傷工作方式

u 正半波、副半波、全波、射頻共4種檢波方式

u 具有雙閘門捕捉波形功能

u 自動測量、計算裂紋深度

u 實時檢索缺陷最高波,記錄缺陷最大值

u 對缺陷回波進行波峰軌跡描繪、波峰記憶等功能,輔助對缺陷定性判斷

u 可設置閘門、曲線的進波、失波等多種條件的聲光報警

u 主菜單,子菜單在同一窗口顯示。一目了然,操作簡單,方便尋找

u 主要功能均通過快捷鍵實現快速進入,飛梭旋輪方便快速調整設置

u 數據可通過USB2.0接口導入計算機

u 大容量鋰電池可保證續航8個小時以上

u 主機工作時可給電池充電

u 可用腕帶單手持機操作,也可通過背帶掛在胸前操作

u 防護等級IP53,可在滴水環境或小雨中使用


技術參數〡


u 檢測范圍:0-9999mm

u 聲速范圍:1000-9999m/s

u 增益范圍:0dB-110dB

u 顯示延遲:-20μs-+3400μs

u 探頭零偏:0μs-99.99μs

u 工作頻率:0.2-15MHz

u 電噪聲水平:≤10%

u 探頭阻尼:100Ω、150Ω、200Ω、500Ω共4檔可調

u 重復頻率:10-1000Hz

u 靈敏度余量:>62dB

u 分辨力:>40dB(5P14)

u 線性抑制:0-80%(數字抑制)

u 垂直線性誤差:≤3%

u 水平線性誤差:≤0.1%

u 動態范圍:≥32dB

u 脈沖類型:方波

u 脈沖強度:固定


標準配置 〡


序號

名稱

單位

數量

備注

1

主機

1

/

2

直探頭

1

/

3

斜探頭

1

/

4

電源適配器

1

/

5

BNC電纜

2

/

6

產品包裝箱

1

/

7

使用手冊

1

/

8

產品合格證

1

/

9

產品保修卡

1

/

10

裝箱單

1

/
