產品概述〡
超前預報儀系統是先進的地震勘探技術與現代電子技術和人工智能相結合的高科技產品,系統主要應用于隧道開挖過程中探測掌子面前方地質構造的位置和產狀,以保證隧道安全生產和工作量的準確評估。
產品用途〡
本系統可以檢測出掌子面前方巖性的變化,如:不規則體、不連續面、斷層和破碎帶。作為一種預報方法,它不僅可以在以鉆爆開挖方式的隧道中使用,也可以使用在以TBM開挖的隧道中,而且不必接近掌子面。
依據標準〡
《鐵路隧道 超前地質預報技術規程》(Q CR 9217-2015)
《公路工程物探規程》JTG∕T 3222-2020
產品特征〡
u 預報范圍超過百米;
u 30分鐘內完成準備工作,90分鐘內完成測量工作;
u 既可用于TBM施工,又可用于傳統方法施工;
u 由于不需利用掌子面,能很好地融入施工過程,對施工作業無妨礙;
u 借助于三分量地震傳感器(P波和S波),可確定斷層帶和潛在富水帶的空間位置;
u 采用獨特密封設計,可在極其惡劣的隧道環境下工作;
u 系統內含鋰電池供電,數據采集完全獨立進行;
產品優點〡
u 預先詳細了解潛在危險地質帶情況;
u 有計劃的安排施工和贏得后勤保障的時間及物資;
u 最大程度的減少在隧道開挖設備停工,節約隧道建設成本;
u 極大縮短建設時間獲得更多的經濟效益;
u 保證可靠的圍巖穩定性及支撐隧道的巖石牢固可靠;
u 提高施工現場的安全性;
u 有利于縮短工期;
u 節約工程總成本;
技術參數〡
主機 | |
顯示屏 | 10.4寸高清高亮度彩色屏 |
操作系統 | WinCE 6.0 |
操作方式 | 觸摸屏 |
通道數 | 12道、24道 |
采樣間隔 | 0.001ms~1000ms |
采樣點數 | 512~1224704 |
頻率范圍 | 1~150Hz |
前放增益 | 20~60dB |
觸發預值 | 0-100% |
A/D轉換精度 | 24位 |
延時 | 0~10000ms可選 |
儲存容量 | 32G硬盤 |
工作溫度 | -10℃~+42℃;濕度:<90% |
儲存溫度 | -20℃~+55℃ |
電源 | 內置鋰電池;DC 12V, ≥3A,充電電壓220V±5% |
體積 | 323×275×135(mm) |
重量 | 3.5Kg |
三分量檢波器 | |
靈敏度 | 1000mV/g |
頻率范圍 | 0.35-8000Hz |
輸出阻抗 | <150Ω |
溫度范圍 | -40℃~+80℃ |

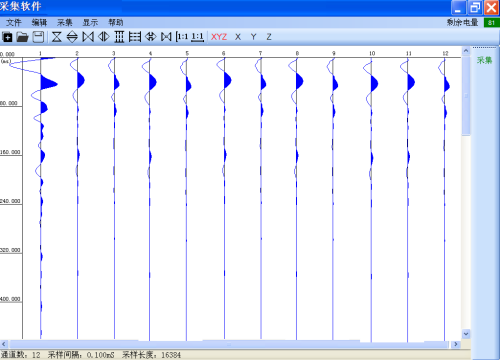

采集界面〡

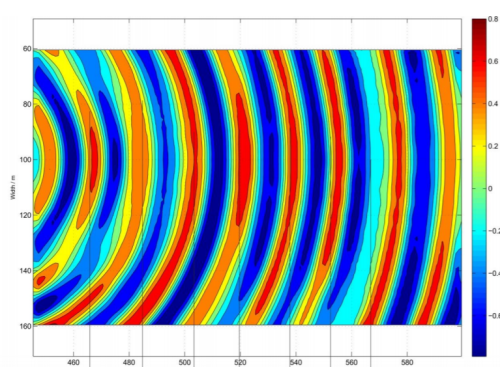

儀器界面〡
標準配置〡
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 主機 | 臺 | 1 | / |
2 | 三分量加速度傳感器 | 個 | 2 | / |
3 | 外套管 | 套 | 1 | / |
4 | 觸發盒 | 個 | 1 | / |
5 | 觸發模擬器 | 個 | 1 | / |
6 | .觸發連接線 | 個 | 1 | / |
7 | 充電器 | 個 | 1 | / |
8 | 錐形固定器 | 個 | 2 | / |
9 | 激光測距測斜儀 | 個 | 1 | / |
10 | 傳感器連接線 | 根 | 2 | / |
11 | 起爆線 | 根 | 1 | / |
12 | 拆卸調平扳手 | 個 | 1 | / |
13 | 固定器扳手 | 個 | 3 | / |
14 | 鉆孔清理 | 個 | 1 | / |
15 | 配件箱 | 個 | 1 | / |
16 | 配件包 | 個 | 1 | / |
17 | 產品保修卡 | 張 | 1 | / |
18 | 使用手冊 | 本 | 1 | / |
19 | 產品合格證 | 張 | 1 | / |
20 | 裝箱單 | 張 | 1 | / |
