應用領域〡
聲波透射法檢測基樁完整性而設計； 結構混凝土抗壓強度、裂縫深度及缺陷檢測；連續墻完整性檢測；地質勘查、巖體完整性、風化評價測試；巖體、混凝土等非金屬材料力學性能檢測。
產品用途：

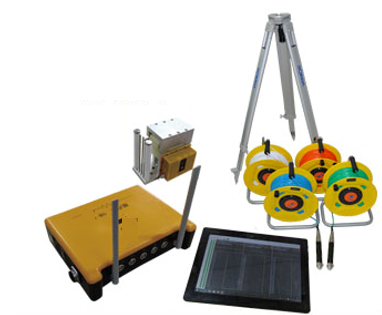

多通道超聲波測樁儀專為聲波透射法檢測基樁完整性而定制，用于超聲波透射法自動測樁，4個測管6個剖面(雙向12個面)一次完成，工作效率極度提高。采用收發互換一體式徑向換能器，配合前置放大技術，首波清晰、判讀輕松， 混凝土測試跨距達8米以上。流線型一體化設計，超薄超輕，堅固耐用。
依據標準：
《公路工程基樁動測技術規范》（JTG/T F81-01-2004）
《鐵路工程基樁檢測技術規程》（TB 10218-2008）
《建筑基樁檢測技術規范》（JGJ 106-2014）
《超聲法檢測混凝土缺陷技術規程》（CECS21：2000）
廣東省標準《建筑地基基礎檢測規范》（DBJ15-60-2008）
《鐵路工程結構混凝土強度檢測規程TB10426-2004》
性能特點〡
高效率測試
一次提升可以同時完成6個剖面(雙向12個面)的測試，提升速度可調，提升速度大于480點/分鐘。
收發兼用換能器設計
收發兼用，配合前置放大技術，完美解決首波不清晰、難判讀的行業難題，尺寸小，信號強、波形好、波形前端不失真，流線型傳感器避免卡管的現象；
超大存儲空間
內置8GB超大存儲空間，采用USB2.0高速接口，支持U盤傳輸數據。
數據采集軟件〡
測試主界面
多種顯示方式，柱狀圖和波列圖自由切換，顯示方式也可以自由切換，使用不同用戶的要求，全觸摸操作，用戶可以直接拖動波形調節波形延時，自動搜索功能可以準確迅速定位到波形首波。
參數設置主界面
方便的參數設置，只需簡單敲擊幾次觸摸屏即可完成設置，直接開始測試，軟件自動記錄前次設置，并且可以智能重命名，努力使測試步驟最簡化。
技術參數〡
產品型號 | ZD530 | ZD560 | |
通道數 | 3 | 4 | |
每次測試剖面數 | 3（6個面） | 6 （12個面） | |
獨家擁有有雙向數據功能 | |||
工控機 | 工業級一體式，內置式 | ||
顯示屏 | 12.1寸高清高亮度真彩色液晶屏 | ||
人機交互方式 | 電容觸摸屏、USB可接鼠標、鍵盤 | ||
存儲方式 | 硬盤8G（標準配置），可定制 | ||
操作系統 | Windows xp | ||
采樣方式 | 同步連續快采 | ||
采樣間隔 | 0.1～3276.8us | ||
采樣長度 | 512、1024、2048、4096 可選 | ||
程控發射 程控濾波程控放大 程控采樣 | 發射電壓 | 500V、1000V可調 | |
發射脈寬 | 0.1～204.80us | ||
發射頻率 | 10Hz～204.80Hz | ||
高通頻率 | 10Hz、2KHz、5KHz、10KHz | ||
低通頻率 | 30KHz、60KHz、150KHz、300KHz | ||
放大增益 | 1、2、5、10、20、50、100、200、500、1000、2000、5000、10000 | ||
延時 | 0.025 ~ 65535.98us | ||
通道收發全程獨立 | 每個通道擁有從發射到接收的獨立資源，保證了雙倍有效數據 | ||
道間串?dāng)_ | ≤1/700 | ||
聲時測量范圍 | ±3276.8 | ||
聲時測量精度 | 0.1us | ||
觸發方式 | 單發、自動連續觸發 | ||
通訊接口 | USB | ||
測試方式 | 平測、重復測、加密、斜測 | ||
計數方式 | 自動計數（雙向） | ||
工作時間 | > 9小時 | ||
供電方式 | 內置鋰電池或電源、外置220V 12AC\DC | ||
工作環境 | -溫度:-10℃~+45℃ 濕度: < 90% | ||
最大提升速度 | 480點（96m）/min（1.6m/s,,每點0.2m）系統最大每秒可采樣8個點 | ||
計數器裝置 | 1只、4線槽 | ||
計數方式 | 雙向自動計數 | ||
標準配置〡
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 主機 | 臺 | 1 | / |
2 | 自發自收換能器 | 個 | 4 | / |
3 | 計數器裝置 | 個 | 1 | / |
4 | 孔口滑輪 | 個 | 4 | / |
5 | 計數線 | 個 | 1 | / |
6 | 三腳架 | 副 | 1 | / |
7 | 充電器 | 個 | 1 | / |
8 | 觸摸筆 | 個 | 1 | / |
9 | U盤軟件 | 個 | 1 | / |
10 | 儀器箱 | 個 | 2 | / |
11 | 使用手冊 | 本 | 1 | / |
12 | 產品合格證 | 張 | 1 | / |
13 | 產品保修卡 | 張 | 1 | / |
14 | 裝箱單 | 張 | 1 | / |
