ZD系列錨桿拉拔儀
  • 產品概述
  • 技術參數
  • 產品圖片

 產品概述〡


錨桿拉拔儀是由手動泵、中空液壓缸、數顯壓力表、帶快速接頭的高壓膠管、錨具、拉桿、轉換接頭和手提便攜箱組成。全系液壓缸為中空自復位、數顯一體式設計,可直接讀取力值(KN),并有峰值保持、存儲、清零、背光、查詢和自動關機功能。


應用范圍〡


用于檢測各種錨桿、錨索、鋼筋、植筋、膨脹螺栓、化學錨栓、鐵路道釘、及各種錨固件抗拔力的儀器設備,也可做玻璃幕墻的現場抗拔力檢測試驗,是各質檢單位、加固單位、監理單位、大學、煤礦等必備的檢測儀器


依據標準〡


國家標準《混凝土結構加固設計規范》GB50367-2006

行業標準《混凝土結構后錨固技術規程》 JGJ145-2013

行業標準《后錨固法檢測混凝土抗壓強度技術規程》JGJ\T208-2010

國家標準《砌體結構工程施工質量驗收規范》GB 50203-2011


主要特點〡


u 高精度傳感器、測量精度0.1%、液晶照明;

u 數據存儲、數據查看、自動關機功能;

u 峰值保持、過載保護、鍍鎳活塞和滑套;

u 自動彈簧復位,結構簡單;

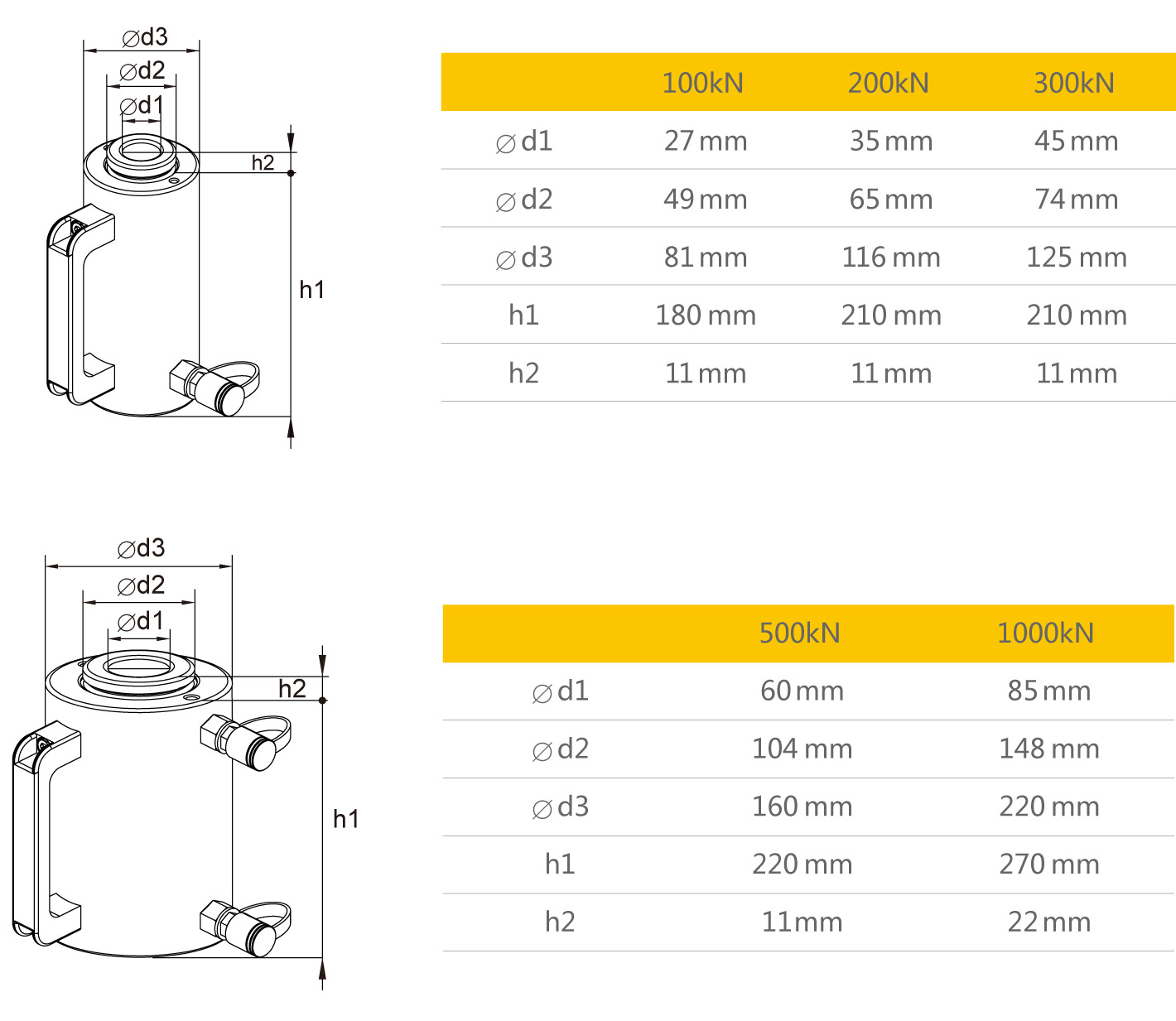

技術參數〡


型號

ZD-10T

ZD-20T

ZD-30T

ZD-50T

ZD-60T

ZD-100T

測量范圍

0-100KN

0-200KN

0-300KN

0-500KN

0-600KN

0-1000KN

油缸中心孔

27mm

34mm

45mm

60mm

75mm

86/95mm

油缸行程

60mm

80mm

80mm

120mm

120mm

150mm

油缸重量

5.5kg

13kg

15kg

25kg

35kg

50/75kg

油缸復位

自動復位

    手動復位

手動泵儲油量

0.7L

     4L

手動泵壓力

63Mpa

儀表分辨率

       0.01KN

0.1KN

測試精度

1%F.S

供電方式

高容量鋰電池(2000mAh)

顯示屏尺寸

55mmX21mm

數據存儲

500條

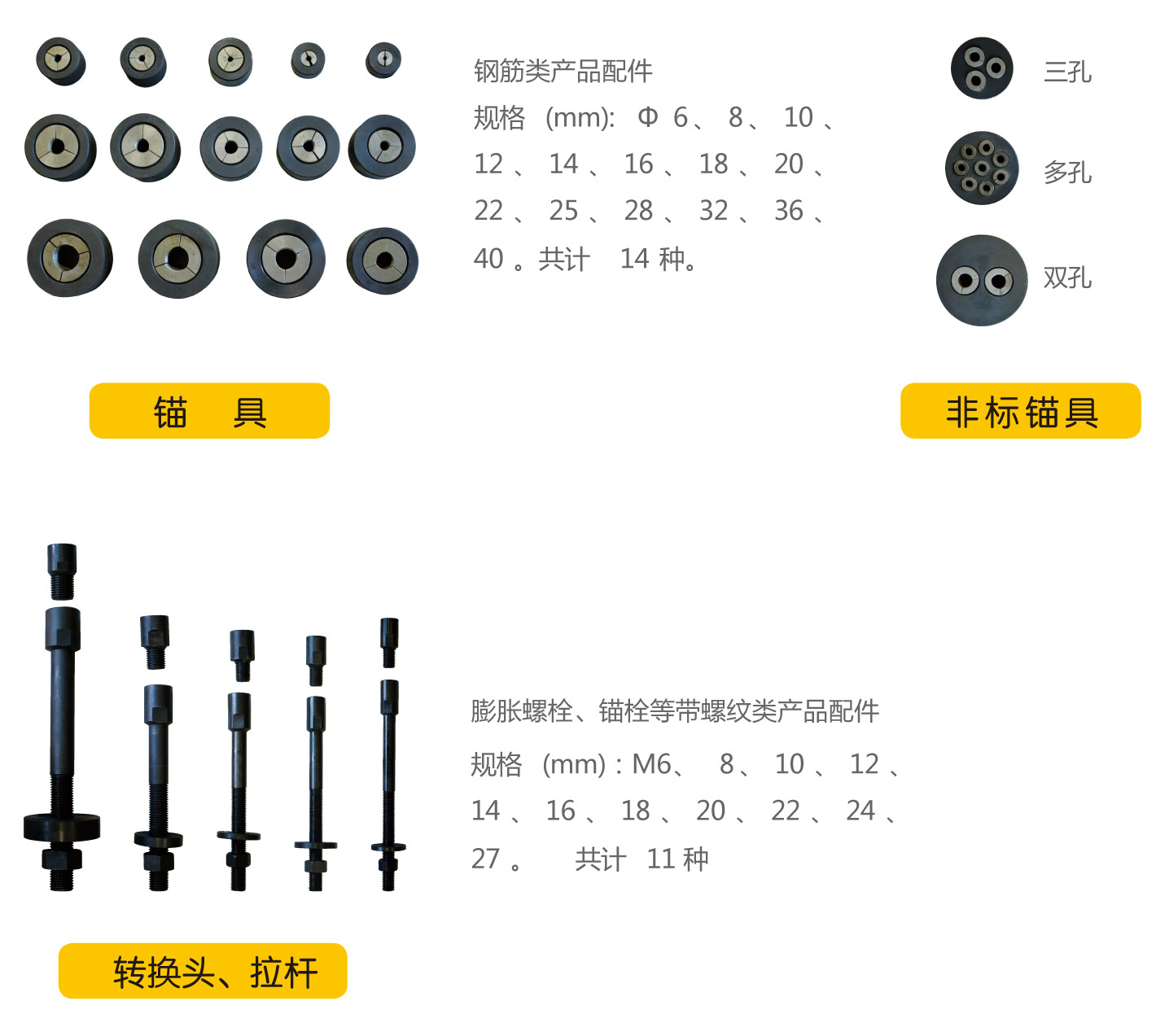

錨桿拉拔儀常用配件規格〡


(此為選配件)

型號

ZD-10T

ZD-20T

ZD-30T

ZD-50T

ZD-60T

ZD-100T

常用錨具

Φ6-18

Φ6-25

Φ6-32

Φ20-40

Φ20-40

Φ25-50

拉桿

M18

M24

M30

M40

M40

M40

常用接頭

M6-18

M6-24

M6-27

M6-39

M6-39

M27-39
