ZD-V1/3/5微型錨桿拉拔儀
  • 產品詳情
  • 技術參數
  • 標準配置

 產品概述〡


微型拉拔儀是由手動泵、中空液壓缸、數顯壓力表、帶快速接頭的高壓膠管、錨具、拉桿、轉換接頭和手提便攜箱組成。全系液壓缸為中空自復位、數顯一體式設計,可直接讀取力值(KN),并有峰值保持、存儲、清零、背光、查詢和自動關機功能。


應用范圍〡


用于檢測各種錨桿、錨索、鋼筋、植筋、膨脹螺栓、化學錨栓、鐵路道釘及各種錨固件抗拔力的儀器設備,也可做玻璃幕墻的現場抗拔力檢測試驗儀器。


依據標準〡


國家標準《混凝土結構加固設計規范》GB50367-2006

行業標準《混凝土結構后錨固技術規程》 JGJ145-2013

行業標準《后錨固法檢測混凝土抗壓強度技術規程》JGJ\T208-2010

國家標準《砌體結構工程施工質量驗收規范》GB 50203-2011


主要特點〡


u 高精度傳感器、測量精度0.1%、液晶照明;

u 數據存儲、數據查看、自動關機功能;

u 峰值保持、過載保護、鍍鎳活塞和滑套;

u 自動彈簧復位,結構簡單;


技術參數〡


型號

ZD-V1

ZD-V3

ZD-V5

高壓手動泵

最大工作壓力/MPa

50

柱塞直徑/mm

10

質量/kg

2

液壓缸

最大拔出力/kN

15

30

50

中心孔徑/mm

18

活塞行程/mm

50

質量/kg

1.8

1.8

1.8

數顯壓力表

測量范圍/kN

0~15

0~30

0~50

電源

高容量鋰電池(2000mHh)

質量/kg

0.2

分辨率

0.001KN

示值誤差

≤±1%F.S




標準配件〡




標準配置〡


序號

名稱

單位

數量

備注

1

主機

1

含一個液壓缸

2

充電器

1

/

3

USB數據線

1

/

4

儀器箱

1

/

5

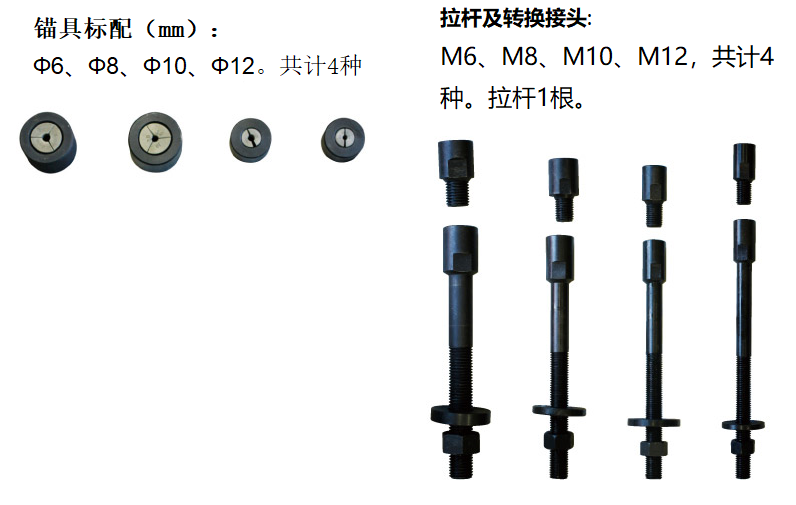

錨具:Φ6、Φ8、Φ10、Φ12

4

/

6

轉換接頭: M6、M8、M10、M12

4

/

7

拉桿

1

/

8

使用手冊

1

/

9

產品合格證

1

/

10

產品保修卡

1

/

11

裝箱單

1

            /
