產品介紹〡

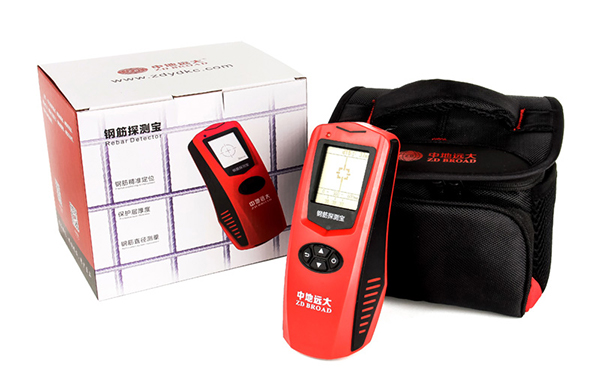

ZD322鋼筋探測寶，純正的便攜手持式產品，集鋼筋定位、保護層厚度、直徑、數據存儲、輸出和分析一體，專業高強磁感應探測器，結合各種工程實際特點，數據精確可靠，產品堅固耐用，操作簡便快捷，實現隨身攜帶，是融合尖端電子技術和現代簡約設計的巔峰之作。
ZD322鋼筋探測寶主要用于探測墻體、柱、梁板等混凝土結構內部的鋼筋位置、保護層厚度、估測鋼筋直徑、鋼筋間距、測試探測管線及金屬預埋件等，提供高精度、高速度檢測數據；采用多線圈結構設計，速度更快、精度更高、分辨力更強。
（別名：一體式鋼筋掃描儀、鋼筋檢測儀、鋼筋探測儀、鋼筋測定儀、鋼筋位置測定儀、墻體探測儀、鋼筋定位儀、混凝土保護層測試儀）
應用范圍〡
建筑物混凝土構件（如：梁板柱）精準定位鋼筋、保護層厚度、測量鋼筋直徑、鋼筋間距；應用行業有鋼筋工程驗收、鉆孔鋼筋定位、家具墻體安裝、電線電纜探測；適合于鉆孔取芯避開鋼筋、加固打孔避開鋼筋、鋼筋隱蔽工程驗收、空調安裝、電桿鋼筋探測、探測電線電纜、探測金屬管及預埋件。
主要功能〡
精準定位鋼筋、保護層厚度測量、JGJ單點復測、估測鋼筋直徑、鋼筋間距測量、鋼筋數量測量
主要特點〡
超高清液晶屏，128×128；
人體工學設計，操作簡單；
精準定位鋼筋，精巧耐用；
大容量鋰電池，超功耗低；
多線圈結構設計，速度快、精度高、分辨力強；
依據標準〡
◆《混凝土結構工程施工質量驗收規范》GB 50204-2015
◆《混凝土結構現場檢測技術標準》GBT50784-2013
◆《混凝土中鋼筋檢測技術規程》JGJ/T152-2019
◆《建筑結構檢測技術標準》GB/T50344-2019
◆《電磁感應法檢測鋼筋保護層厚度和鋼筋直徑技術規程》DB11/T365-2016
◆《鋼筋保護層厚度測量儀、樓板厚度測量儀計量校準規范》JJF1224-2009
◆《混凝土結構設計規范》 GB50010-2010
技術參數〡
適用范圍 | ? 6～Ф50 | |
測試量程 | 定位量程:1-120 小量程：1～60；大量程：30～120 | |
保護層測量誤差 | 1～40 | ±1 |
41～60 | ±2 | |
61～80 | ±3 | |
81～100 | ±5 | |
101～120 | ±8 | |
直徑測量模式 | 支持 | |
JGJ模式 | 支持（復測1-6個點，自動計算平均值） | |
語言 | 中文、英文 | |
數據存儲及傳輸模式 | USB | |
自動關機時間 | 支持 | |
供電方式 | 高容量鋰電池3.7V(1800mAh) | |
工作溫度 | -10℃～+42℃ | |
體積 | 170×78×38 | |
重量 | 280g | |
標準配置〡
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 主機 | 臺 | 1 | / |
2 | 充電器 | 個 | 1 | / |
3 | USB數據線 | 根 | 1 | / |
4 | 使用手冊 | 本 | 1 | / |
5 | 產品合格證 | 張 | 1 | / |
6 | 產品保修卡 | 張 | 1 | / |
7 | 包裝盒 | 個 | 1 | / |
8 | 軟件光盤 | 張 | 1 | / |

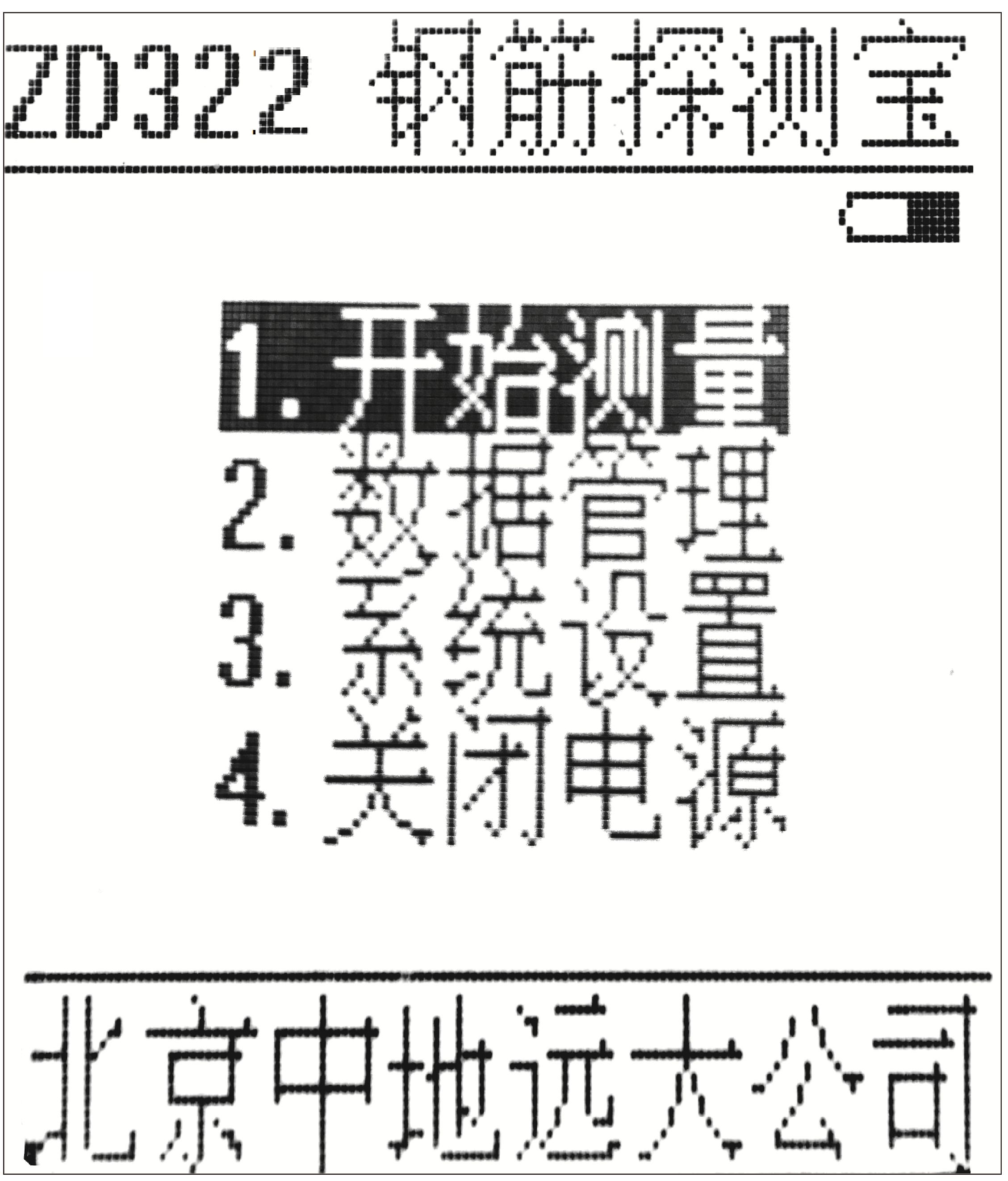

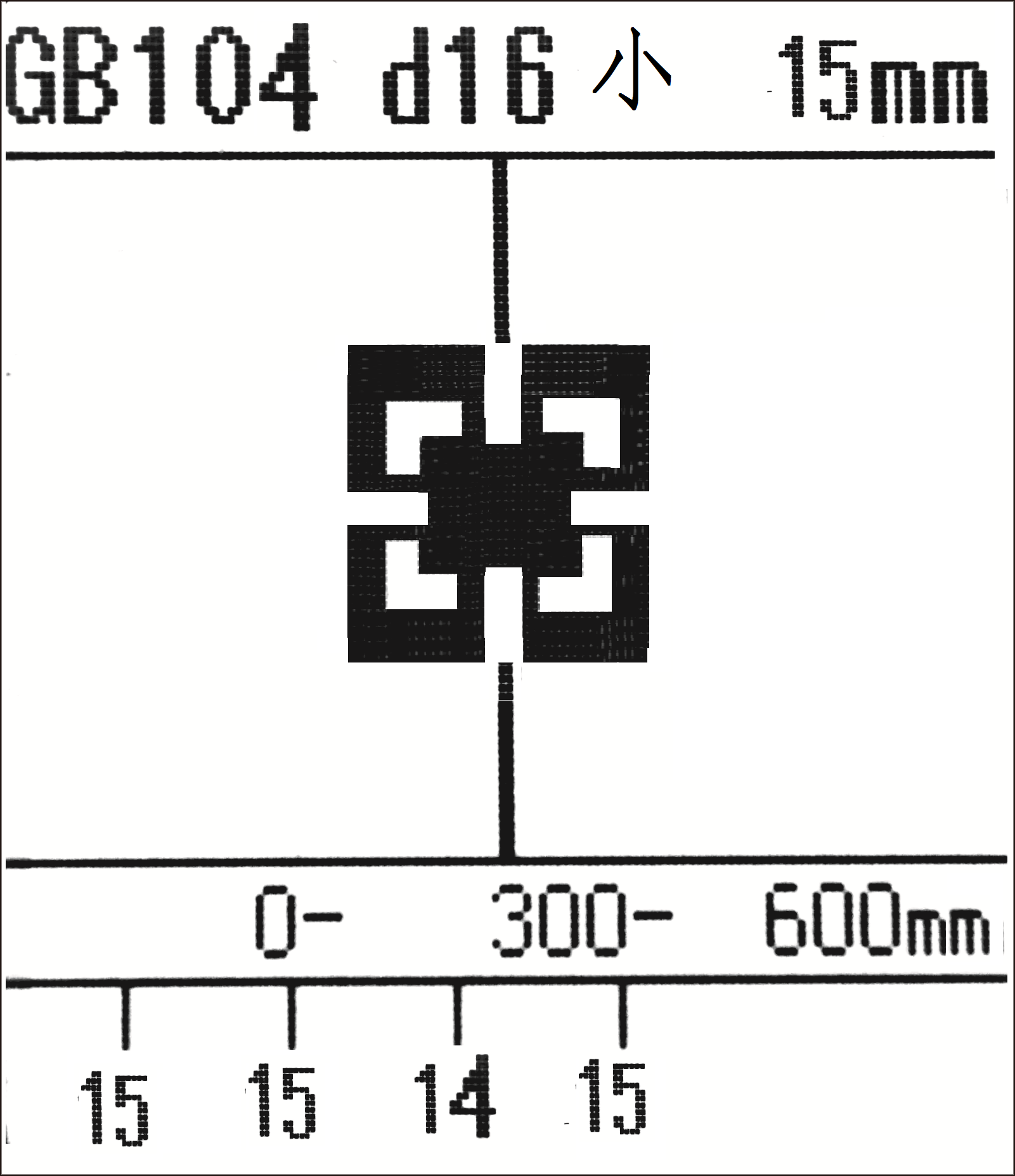

儀器界面〡

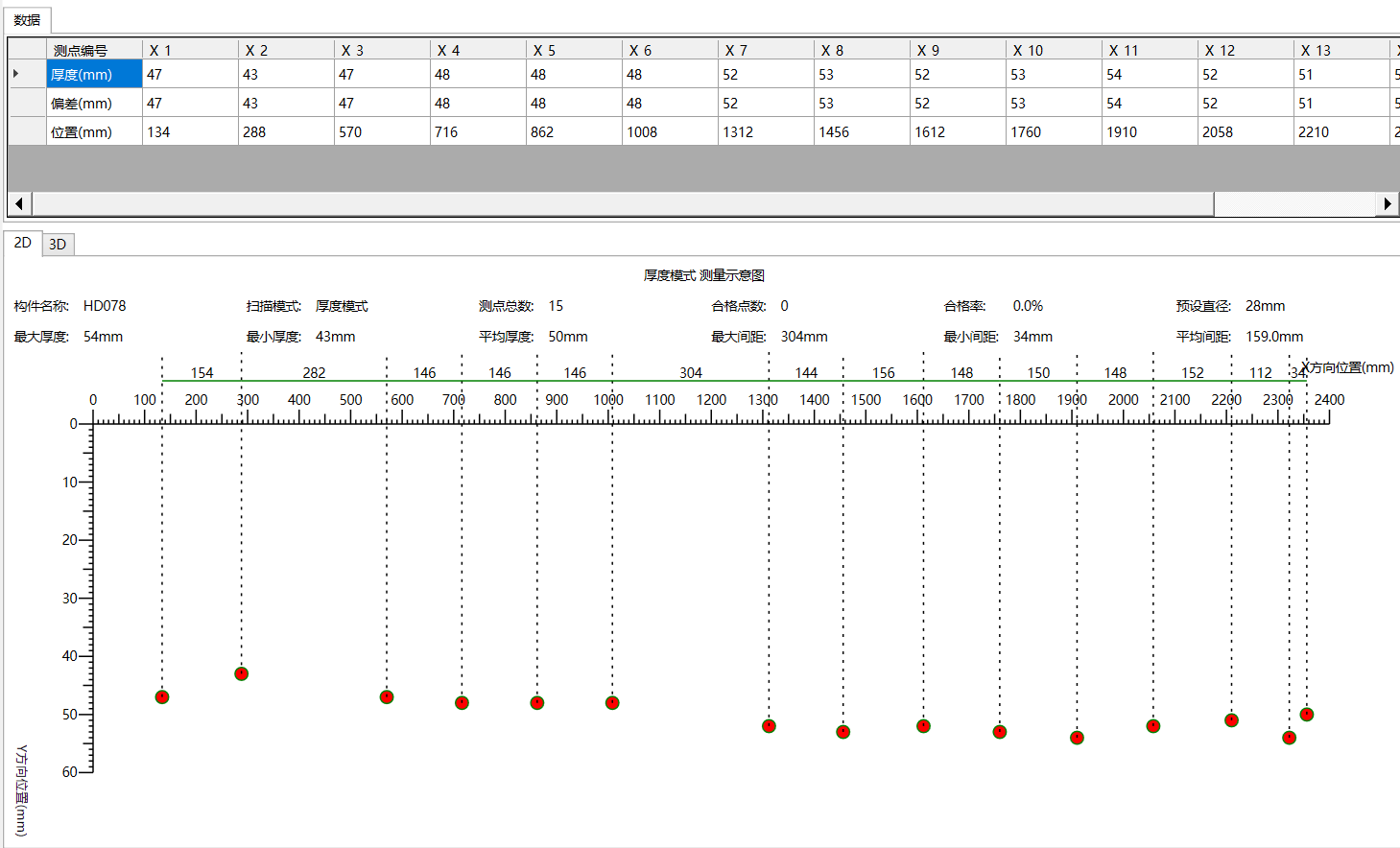

軟件界面〡
