產品概述〡

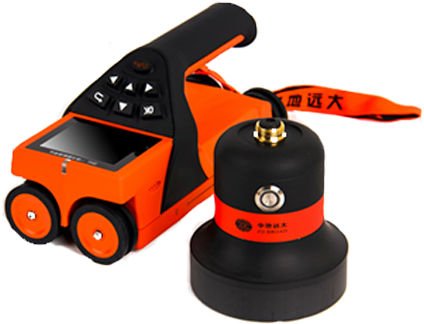

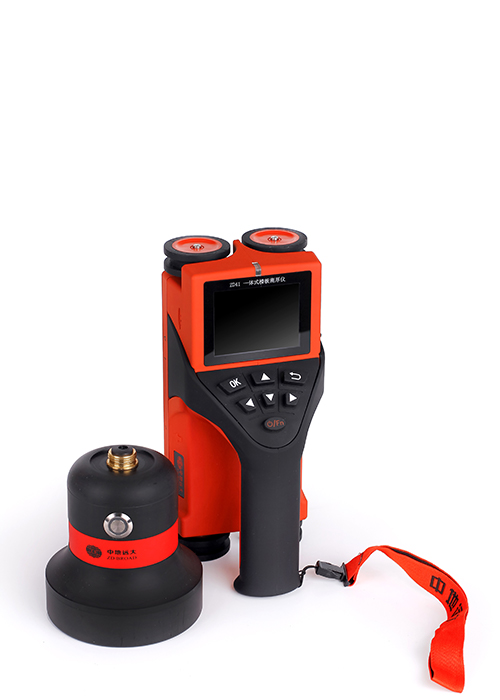

ZD41一體式樓板測厚儀主要用于無損檢測混凝土結構或其它非鐵磁性介質的厚度測量,例如:測現澆樓板、墻、梁、柱、木材及陶瓷等非鐵磁性的厚度測量;采用接收探頭與主機合二為一的獨特設計方式,只需于發射探頭在(樓板等)對應面測試即可,測量非鐵磁厚度值。
依據標準〡
《混凝土結構工程施工質量驗收規范》………………………………………GB 50204-2002
《鋼筋保護層厚度測量儀、樓板厚度測量儀計量校準規范》………………JJF1224-2009
功能特點〡
采用快速實時定位,實時顯示發射探頭位置,通過方向指示實現快速定位;
采用實時顯示測量數值,自動鎖定真實厚度;
2.8寸高分辨率彩色液晶屏,無論在室內外任何情況都能清晰可見檢測數據;
采用單手握機及操作設計,操作簡便及快速自動尋找發射探頭位置;
采用USB模式數據傳輸,可以通過USB線即可快捷的將存儲數據上傳到計算機中;
采用數據管理模式中數據存儲、查看、刪除等功能,可存儲二十萬以上測點數據;
采用主機與接收探頭一體式設計,體積小巧,重量輕,方便攜帶;
采用四輪定位方式,外輪配有高強度耐磨輪胎,便于保護儀器磨損;
配置專業獨特設計的標準校準試塊;
標準伸縮桿采用專業獨特雙90度萬向節,可在360°范圍內調整;
功能特性〡
★ 采用快速實時定位,實時顯示發射探頭位置,通過方向指示實現快速定位;
★ 采用實時顯示測量數值,自動鎖定真實厚度;
★ 標準伸縮桿采用專業獨特雙90度萬向節,可在360°范圍內調整;
智能功能(定制)〡
★ 藍牙智能:藍牙打印數據(現場打印數據),藍牙上傳數據(手機小程序、PC及定制開發);
★ WIFI云端:實時上傳云端,實現人機交互,智慧工程平臺對接;
遠程管理系統:實現遠程對接ZDMS管理平臺,定制開發平臺。
技術參數〡
型號 | ZD41 | ||
測試厚度范圍 | 20~999 | ||
測量模式 | 普通厚度檢測 | ||
補償式厚度檢測 | |||
智能模式(定制) | 藍牙智能、WIFI云上傳、遠程管理系統 | ||
測試精度 | 20-200 | ±1 | |
201-400 | ±2 | ||
401-600 | ±3 | ||
601-999 | ≥±6 | ||
數據存儲容量 | 20萬測點 | ||
顯示屏分辨率 | 320×240 | ||
通訊接口 | USB | ||
電池 | 高容量鋰電池3.7V(3350mAh) | ||
供電時間 | 主機 | 不少于26h | |
探頭 | 不少于64h | ||
主機 | 體積 | 219×92×106 | |
重量 | 700 | ||
發射探頭 | 體積 | ?100×110 | |
重量 | 500 | ||
伸縮桿 | 體積 | ?28×470(1.5m)+0.5m | |
重量 | 400 |

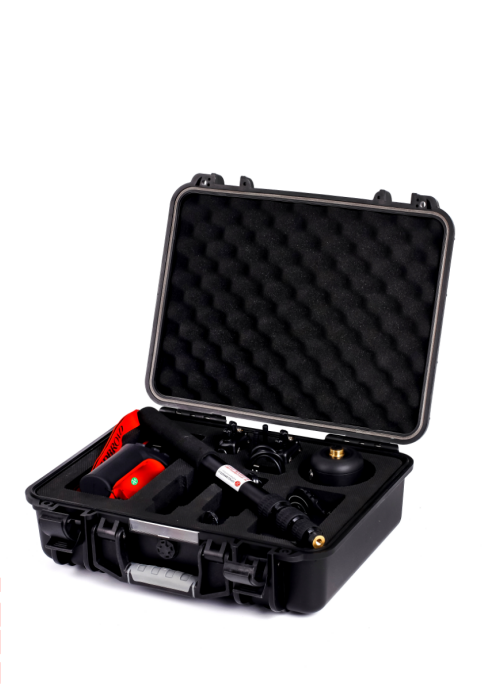

標準配置〡
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 一體式樓板測厚儀 | 臺 | 1 | / |
2 | 發射探頭 | 個 | 1 | / |
3 | 對講機 | 對 | 1 | / |
4 | 伸縮桿 | 根 | 1 | / |
5 | 充電器 | 個 | 2 | / |
6 | USB數據線 | 根 | 1 | / |
7 | 軟件光盤 | 張 | 1 | / |
8 | 儀器箱 | 個 | 1 | / |
9 | 蠟筆 | 根 | 1 | / |
10 | 使用手冊 | 本 | 2 | / |
11 | 產品合格證 | 張 | 1 | / |
12 | 產品保修卡 | 張 | 1 | / |
13 | 裝箱單 | 張 | 1 | / |
儀器界面〡
