產品概述〡
ZD21面波儀是一套12/24通道高分辨率、數字化的儀器，具有分時采樣、迭加、濾波、信號增強、抑制噪聲及現場實時顯示實測波形等功能。它是根據VR——f曲線（即頻散曲線）或VR——λR曲線。VR——f曲線或變化規律與地下地質條件的內在聯系，通過對頻散曲線的反演解釋?zhuān)玫降叵虏煌疃确秶鷥?nèi)的瑞雷波傳播速度VR和某一深度范圍內的地質構造情況，從而對場地或巖土的物理性質做出評價。廣泛應用于鐵路、橋梁、水利、交通、電力、城建等領域工程地質勘探方面，也能用于石油、煤田、鈾礦及地下水等領域資源勘探方面。
應用范圍〡
u 各類巖土工程勘察檢測；
u 地基土類型劃分、加固處理效果評價與路基質量檢查；
u 基巖埋深和基巖界面起伏形態，劃分基巖的風化帶；
u 公路、機場跑道、橋梁、基樁等質量的無損檢測；
u 滑坡體的滑動帶和滑動面起伏形態勘察；
u 地下隱埋物體、古墓遺址、洞穴和采空區勘測；
u 大中型水庫的堤壩隱患檢測；
依據標準〡
《多道瞬態面波勘察技術規程》················JGJ-T143-2004
《水利水電工程物探規程》····················SL326-2005
《地基動力特性測試規范》····················GB/T50269-97
產品功能〡
u 多道瞬態面波勘察、檢測；
u 地層的劃分：不同的地層一般具有可分辨的波速差異，根據傳播速度的大小可以確定地基的持力層；
u 面波勘探可劃分出軟弱層的埋深及范圍；
u 巖土的物理力學參數原位測試；
u 混凝土工程質量及路面質量檢測；
u 樁基檢測；地脈動測試；
u 工程測振分析測試；震動爆破測試；
產品特點〡
采用10.1高清高亮度彩色觸摸屏；操作方式為Windows系統下的采集軟件，支持各種地震工作方式；采用高速USB口傳輸數據，先進的硬件設計實現邊采樣邊保存，瞬間完成大批量的地震數據傳輸。
抗干擾性，在城市內進行物探最重要的是要具有較強的抗干擾能力，穩態法瑞雷波勘探，由于激振系統激發出的瑞雷波信號具有可操控性，由此這種方法具有較強的抗干抗性。
信號采集高效性，通過提高接收儀通道數量，加長測線長度，加密測線測點數量，使用多種規格檢波器，信號數據文件多樣點保存，使信號采集時間和周期縮短，達到信號高效采集的目的。
探測有效深度，提高激發瑞雷波信號強度，降低激發瑞雷波信號頻率，使瑞雷波信號影響深度加大，以此達到工程地質勘查要求深度不斷加深的目的。
探測精度，通過加密激發瑞雷波信號頻率，和加密檢波器間距，達到提高探測精度的要求。
高效的測試方法、快捷的菜單設置方式；根據現場情況，能馬上提供相關波速值、時域輸出；操作方便，性能穩定，采用工控級主板，信噪比高，抗干擾能力強，適應惡劣環境。
采用進口機箱，整機密封，美觀牢固，合理結構布局，具有良好的抗振、防潮、防塵性能；儀器小巧輕便，攜帶方便，特別適用于復雜的物探現場測試。
測試技術〡
ZD21面波儀利用在一個波長深度范圍內傳播的瑞雷波來進行測試。隨深度變化的地層中，彈性波以不同波速傳播，而波速又取決于頻率或波長，因此不同頻率（或波長）的瑞雷波就在不同深度傳播。
ZD21面波儀分為穩態法和瞬態法。
穩態法由穩態信號激振器激發出不同頻率表面波，形成頻散曲線（速度頻率或波長），可以得出剪切波速度和各種彈性模量。在土壤中測深100米，在巖層能達到200米。穩態瑞雷波法勘探的優點在于具有較大的抗干擾力，高效的信號采集。
瞬態法由人工瞬時激發出瑞雷波信號，通過頻譜分析，計算出各頻率的波速，并形成頻散曲線，達到勘測的目的。在土壤中測深50米，在巖層能達到100米。瞬態法的優點在于輕便、高效率。
ZD21面波儀在無需提供鉆孔條件下，就能夠得到100m深度內的面波頻散剖面。該儀器提供即時數據處理功能，在測試過程中既可查看波速深度剖面，操作員在移到下個工作站前可對數據進行質量評估。
技術參數〡
通道數 | 12通道、24通道可選 |
顯示 | 10.1高清高亮度彩色觸摸屏 |
采樣間隔 | 0.005ms～10ms |
采樣點數 | 512～32768 |
各道時間一致性 | ≤1個采樣間隔 |
各道振幅一致性 | <3% |
頻率范圍 | 1～10000Hz |
前放增益 | 低、高 10 50 |
A/D轉換精度 | 24位 |
輸入阻抗 | ≤10kΩ |
觸發方式 | 脈沖、通斷 |
延時 | 0～8100ms可選 |
檢波器 | 50Hz；40dB |
儲存容量 | 32G硬盤 |
通訊口 | 支持U盤、鼠標、鍵盤 |
工作溫度 | -10℃～+42℃；濕度：<90% |
儲存溫度 | -20℃～＋60℃ |
電源 | DC 12V(內置鋰電池≥16小時)，充電電壓220V±10% |
體積 | 323×275×135（mm) |
重量 | 3.5Kg |
標準配置〡
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 主機 | 臺 | 1 | / |
2 | 檢波器 | 個 | 12 | |
3 | 電纜 | 根 | 1 | / |
4 | 觸發線 | 根 | 1 | / |
5 | 觸發檢波器 | 個 | 1 | / |
6 | 充電器 | 根 | 1 | / |
7 | U盤（后期分析軟件） | 個 | 1 | / |
8 | 觸摸筆 | 支 | 1 | / |
9 | 儀器箱 | 個 | 1 | / |
10 | 電纜箱 | 個 | 1 | / |
11 | 產品保修卡 | 張 | 1 | / |
12 | 使用手冊 | 本 | 1 | / |
13 | 產品合格證 | 張 | 1 | / |
14 | 裝箱單 | 張 | 1 | / |

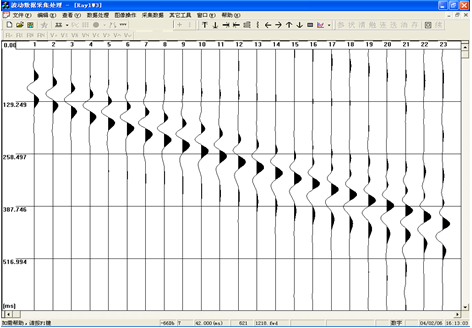

采集界面〡

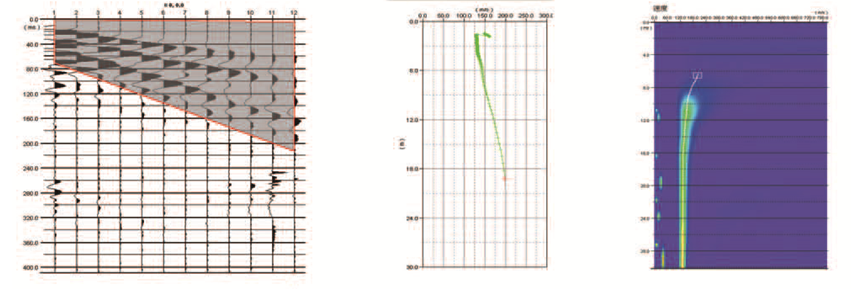

儀器界面〡
