產品概述〡
ZD21面波儀是一套12/24通道高分辨率、數字化的儀器,具有分時采樣、迭加、濾波、信號增強、抑制噪聲及現場實時顯示實測波形等功能。它是根據VR——f曲線(即頻散曲線)或VR——λR曲線。VR——f曲線或變化規律與地下地質條件的內在聯系,通過對頻散曲線的反演解釋,得到地下不同深度范圍內的瑞雷波傳播速度VR和某一深度范圍內的地質構造情況,從而對場地或巖土的物理性質做出評價。廣泛應用于鐵路、橋梁、水利、交通、電力、城建等領域工程地質勘探方面,也能用于石油、煤田、鈾礦及地下水等領域資源勘探方面。
應用范圍〡
u 各類巖土工程勘察檢測;
u 探測斷裂帶、陷落柱、采空區、空洞、塌陷、山體滑坡、溶洞;
u 能源地質勘探、地下建筑體探測;
u 地基土類型劃分、加固處理效果評價與路基質量檢查;
u 基巖埋深和基巖界面起伏形態,劃分基巖的風化帶;
u 公路、機場跑道、橋梁、基樁等質量的無損檢測;
u 滑坡體的滑動帶和滑動面起伏形態勘察;
u 地下隱埋物體、古墓遺址、洞穴和采空區勘測;
u 大中型水庫的堤壩隱患檢測;
u 縱橫波(剪切波)波速測井;
u 地震折射波,反射波勘探;
依據標準〡
《多道瞬態面波勘察技術規程》················JGJ-T143-2004
《水利水電工程物探規程》····················SL326-2005
《地基動力特性測試規范》····················GB/T50269-97
《巖土工程勘察規范》························GB 50021-2001
主要功能〡
u 淺層地震波勘探(淺層反射波法、折射波法等)
u 波速測井波速(剪切波)測試
u 瞬態多點瑞雷波勘探
u 樁基小應變完整性檢測
u 地表微動地脈動測試
產品特點〡
u 采用方便、快捷的 WinCE6 系統下的采集、高速 USB 數據傳輸,使操作更 直觀、更方便、更迅速,一切都在瞬間完成;
u 軟件功能: 本機具有大容量、長剖面、高分辨率彩色顯示與 彩色繪圖功能,成果直觀形象;
u 儀器具有良好的抗振、防潮、防塵性能;
u 采用先進的硬件設計實現邊采樣邊傳數據,快速完成大批量的地震數據傳輸;
u 支持各種地震工作方式(如淺反、折射、剪切波波速測試、地脈動、高密度映像等)下的數據采集;支持快速數據采集板升級48道地震系統;
技術參數〡
通道數 | 12通道、24通道可選 |
顯示 | 10.1高清高亮度彩色觸摸屏 |
采樣間隔 | 0.005ms~10ms |
采樣點數 | 512~32768 |
各道時間一致性 | ≤1個采樣間隔 |
各道振幅一致性 | <3% |
頻率范圍 | 1~10000Hz |
前放增益 | 低、高 10 50 |
A/D轉換精度 | 24位 |
輸入阻抗 | ≤10kΩ |
觸發方式 | 脈沖、通斷 |
延時 | 0~8100ms可選 |
檢波器 | 50Hz;40dB |
儲存容量 | 32G硬盤 |
通訊口 | 支持U盤、鼠標、鍵盤 |
工作溫度 | -10℃~+42℃;濕度:<90% |
儲存溫度 | -20℃~+60℃ |
電源 | DC 12V(內置鋰電池≥16小時),充電電壓220V±10% |
體積 | 323×275×135(mm) |
重量 | 3.5Kg |

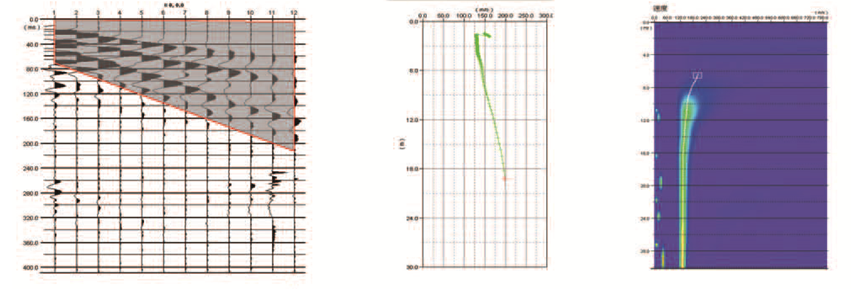

采集界面〡

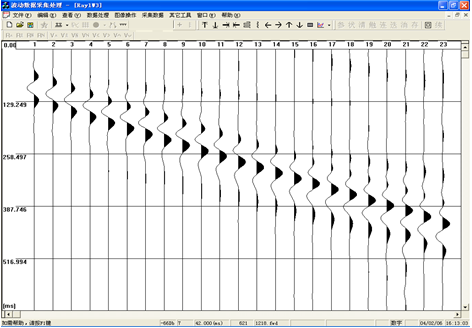

儀器界面〡
標準配置〡
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 主機 | 臺 | 1 | / |
2 | 檢波器 | 個 | 12 | |
3 | 電纜 | 根 | 1 | / |
4 | 觸發線 | 根 | 1 | / |
5 | 觸發檢波器 | 個 | 1 | / |
6 | 充電器 | 根 | 1 | / |
7 | U盤(后期分析軟件) | 個 | 1 | / |
8 | 觸摸筆 | 支 | 1 | / |
9 | 儀器箱 | 個 | 1 | / |
10 | 電纜箱 | 個 | 1 | / |
11 | 產品保修卡 | 張 | 1 | / |
12 | 使用手冊 | 本 | 1 | / |
13 | 產品合格證 | 張 | 1 | / |
14 | 裝箱單 | 張 | 1 | / |
