產品概述〡
ZD102旁壓基樁測試儀是一套四通道高分辨率、數字化的波速測試儀器，具有分時采樣，迭加、濾波、信號增強、抑制噪聲以及現場實時計算、顯示實測波形和測試結果等功能。主要由測試儀、三分量檢波器、觸發檢波器及專用連接電纜等組成。
應用范圍〡
基樁樁長、樁身平均波速、樁底持力層波速檢測；
依據標準〡
《既有建筑地基基礎檢測技術標準》JGJ/T 422-2018
《既有建筑地基基礎檢測技術規程》河北省DB 13（J）/T189—2015
《基樁完整性檢測技術規程》浙江省DB 33/T 1127 -2016

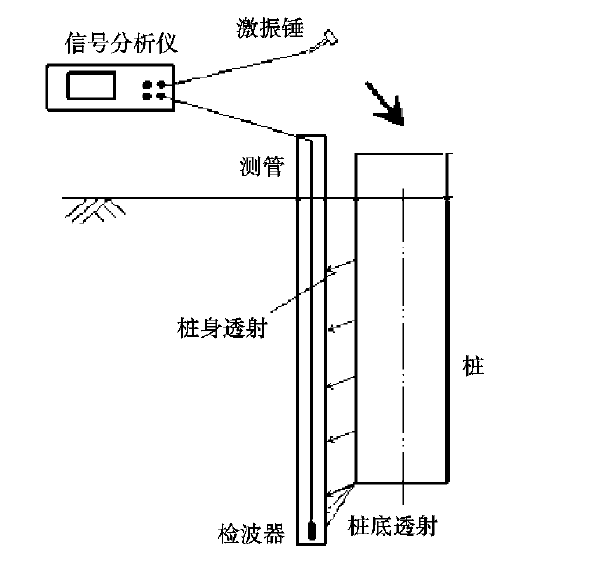

工作原理〡

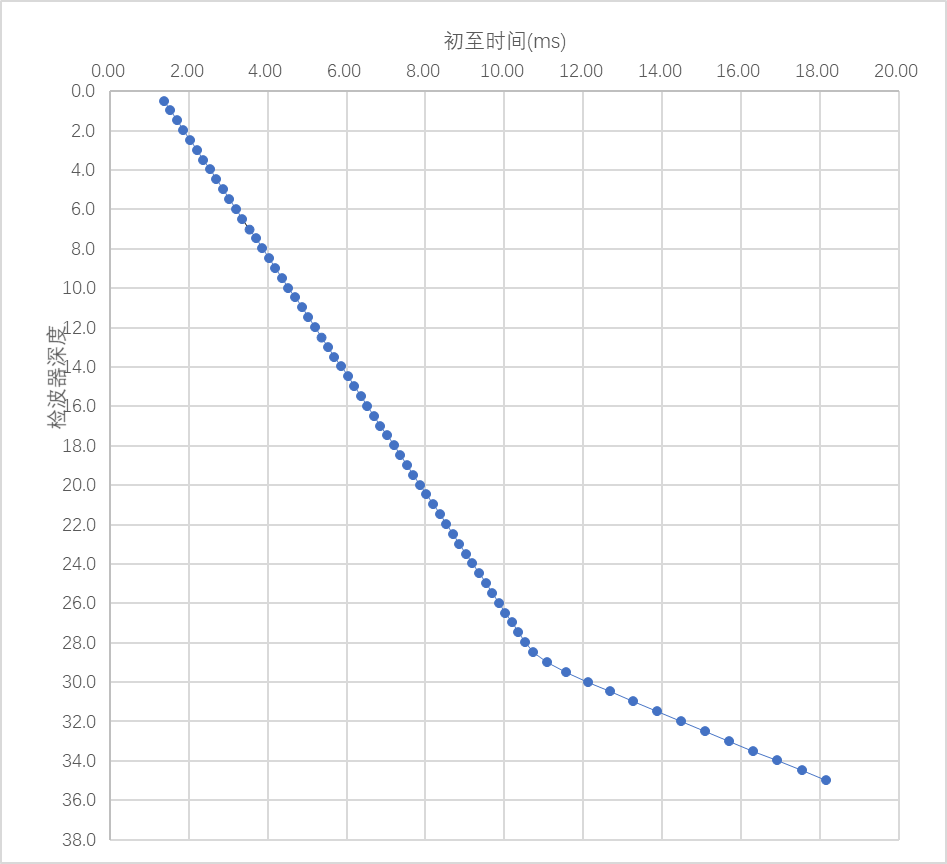

旁孔透射波法的測試分析對象是經樁身傳播到旁孔的首至直達法，不受樁頂以上構件產生的反射波的影響,能量強弱與樁身完整性、長度等質量因素密切相關,是檢測基樁樁長的有效方法。
功能特點〡
u 現場可進行基樁樁長、樁身平均波速、樁底持力層波速等判定；
u 旁孔測試探頭，自適應支架貼壁效果好；
u 采用高分辨率檢波器，信號質量高；
技術參數〡
主機 | |
顯示屏 | 10.4寸高清高亮度彩色屏、彩色波形 |
操作系統 | WinCE 6.0 觸摸屏ARM A8 |
通道數 | 1至3道及外觸發、四道可選 |
采樣間隔 | 0.001ms～1000ms |
采樣點數 | 512～1224704 |
各道時間一致性 | ≤1個采樣間隔 |
各道振幅一致性 | <3% |
頻率范圍 | 1～150Hz |
前放增益 | 20～60dB |
觸發預值 | 0-100% |
放大倍數 | 10-600 |
觸發通道 | 1、2、3、外觸發（4個通道可選） |
A/D轉換精度 | 16位 |
輸入阻抗 | 大于100kΩ |
信噪比 | 96db |
輸入范圍 | ≤正負5V |
觸發方式 | 脈沖、通斷 |
延時 | 0～10000ms可選 |
儲存容量 | 32G硬盤 |
通訊口 | 支持U盤、鼠標、鍵盤 |
工作溫度 | -10℃～+42℃；濕度：<90% |
儲存溫度 | -20℃～＋55℃ |
電源 | 內置鋰電池；DC 12V, ≥3A，充電電壓220V±5% |
體積 | 323×275×135（mm) 3.8Kg |
重量 | 3.8Kg |
旁壓探頭（三分量檢波器） | |
固有頻率 | 28Hz |
靈敏度 | 30V/m/s |
支架 | 電磁自動吸合方法打開支架 |
分析軟件 | |
電腦兼容性 | 支持win7/8/9/10 |
輸出報告格式 | 支持直接成Word、Excel、TXT、BMP四種格式 |
速度值 | 樁身平均速度值 |
基樁 | 樁身長度，樁底及拐點位置 |

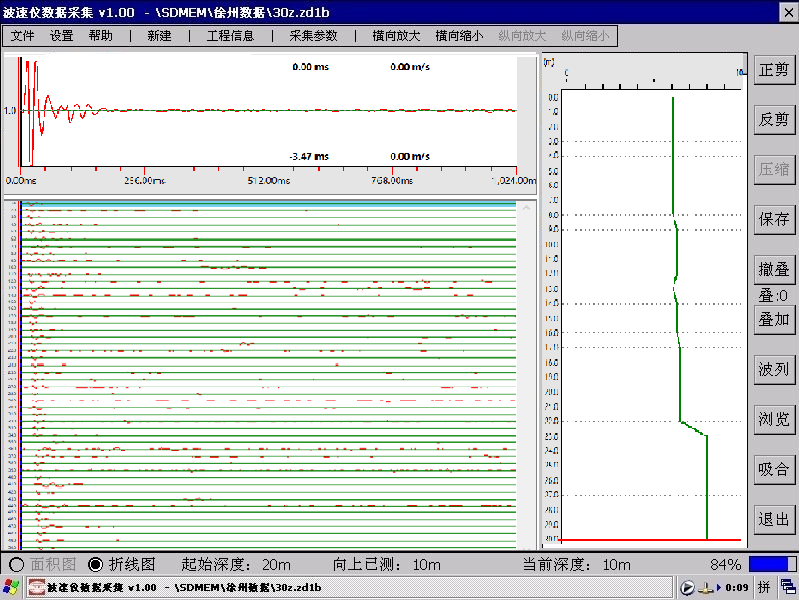

采集界面〡

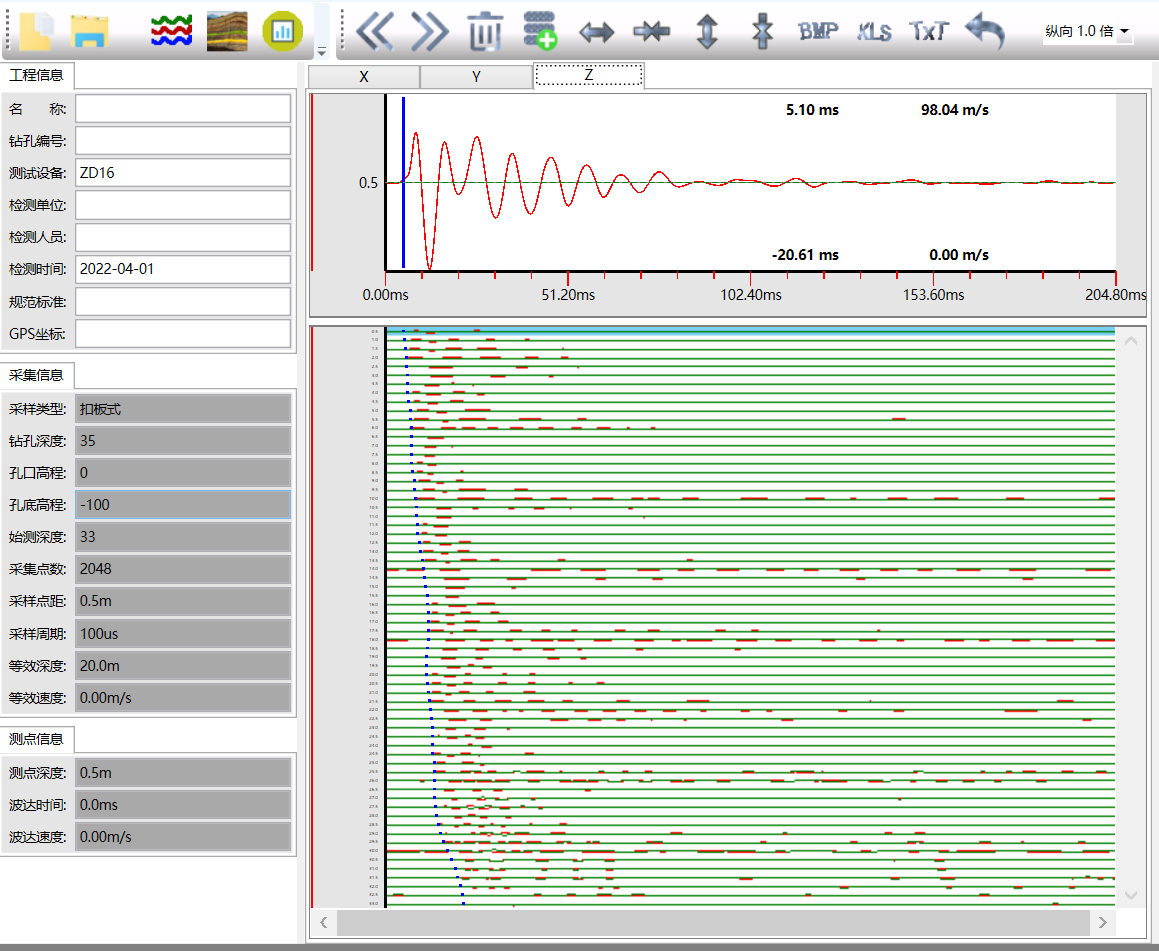

軟件界面〡
